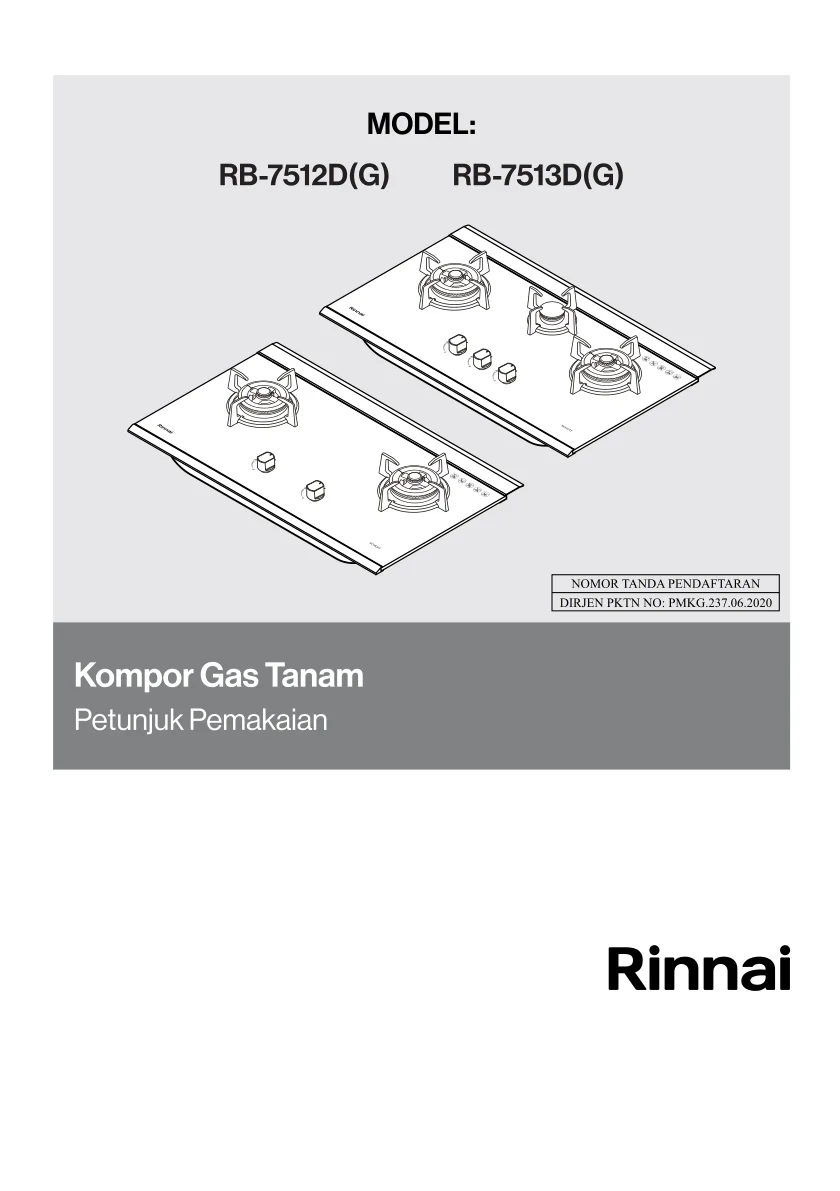

Halaman 1
### MODEL: RB-7512D(G) RB-7513D(G) NOMOR TANDA PENDAFTARAN DIRJEN PKTN NO: PMKG.237.06.2020 ## Kompor Gas Tanam ### Petunjuk Pemakaian Rinnai
Owner's Manual Rinnai RB 7512D(G) / RB 7513D(G)
/ 8
100%
Memuat halaman 1...
Panduan Cepat dari Manual
Diambil langsung dari isi dokumen — jawaban ini mengutip halaman spesifik dari PDF manual ini.
Rinnai RB 7512D(G) / RB 7513D(G) Owner's Manual berisi panduan penggunaan, instruksi keselamatan, perawatan berkala, serta spesifikasi teknis lengkap untuk membantu Anda mengoperasikan perangkat dengan aman.
Petunjuk pemakaian ini ditujukan untuk kompor gas tanam Rinnai model RB-7512D(G) dan RB-7513D(G). Produk ini telah terdaftar resmi di Direktorat Jenderal Perlindungan Konsumen dan Tertib Niaga (Dirjen PKTN) dengan nomor pendaftaran PMKG.237.06.2020.
Komponen utama kompor ini meliputi Pan Support (H dan S), Burner Head dan Burner Body (Simmer, H, dan S), Tempered Glass, Knob, serta Casing pelindung bawah. Pengguna disarankan membaca petunjuk dengan seksama agar dapat memelihara semua komponen ini dalam kondisi yang baik.
Kompor ini memiliki kaca tempered glass yang elegan, tatakan panci besi cor yang stabil, pemantik baterai continuous ignition (ukuran C 1.5V), serta alat pengaman otomatis yang menutup aliran gas jika api padam mendadak. Dimensi totalnya adalah 134 mm x 469 mm x 780 mm dengan kapasitas beban maksimal tiap tungku mencapai 20 kg dan dapat menampung diameter panci hingga 280 mm.
Gunakan selang karet khusus kompor gas dengan panjang kurang dari 2 meter, pastikan tidak menekuk, dan jangan sampai menyentuh badan kompor agar tidak meleleh akibat panas. Untuk menyalakannya, tekan tombol kontrol sedalam 2 mm lalu putar ke kiri (berlawanan arah jarum jam) ke posisi "ON" hingga terdengar bunyi klik pemantik dan api menyala.
Jika api padam tidak sengaja, alat pengaman otomatis akan menutup aliran gas, dan Anda harus memutar tombol ke posisi "OFF" tanpa membersihkan sensor menggunakan sikat kasar. Baterai pemantik (ukuran C, 1.5V x 1 buah) terletak di bagian bawah tengah kompor dan dapat diganti dengan membuka pintu kabinet dapur Anda.
Pertanyaan Umum
Jawaban seputar perawatan dan perbaikan Rinnai RB 7512D(G) / RB 7513D(G) berdasarkan buku pedoman ini.
Rinnai RB 7512D(G) / RB 7513D(G) dilengkapi dengan tempered glass yang cantik dan bergaya, tatakan panci (pan support) besi cor yang stabil, pemantik otomatis continuous ignition dengan tingkat keberhasilan 100%, serta alat pengaman otomatis yang menutup aliran gas jika api padam mendadak.
Dimensi total produk ini adalah 134 mm x 469 mm x 780 mm. Sementara itu, ukuran lubang tanam (cut-out) yang dibutuhkan di meja dapur Anda berkisar antara 350 ~ 421 mm x 650 ~ 735 mm dengan radius sudut R0 mm hingga R50 mm.
Kompor ini menggunakan 1 buah baterai tipe 'C' berukuran 1.5 Volt untuk mendukung sistem pemantik otomatisnya. Kotak baterai ini terletak di bagian bawah kompor sebelah tengah.
Anda cukup membuka pintu kabinet dapur di bawah kompor tanam, cari kotak baterai yang berada di posisi bawah bagian tengah, lalu ganti baterai tipe C (1.5V) yang lama dengan baterai yang baru.
Berat bersih kompor bervariasi berdasarkan modelnya, di mana tipe Rinnai RB 7512D(G) memiliki berat bersih 16.3 kg dan tipe Rinnai RB 7513D(G) memiliki berat bersih 17.4 kg.
Masing-masing tungku pada kompor Rinnai RB 7512D(G) / RB 7513D(G) dirancang kuat untuk menahan beban memasak maksimal hingga 20 kg.
Untuk tungku utama (main burner) Rinnai RB 7512D(G) / RB 7513D(G), diameter panci minimal yang disarankan adalah 140 mm dan diameter maksimalnya adalah 280 mm.
Untuk LPG, total konsumsi gas tipe Rinnai RB 7512D(G) adalah 7.4 kW, sedangkan tipe Rinnai RB 7513D(G) adalah 8.6 kW. Jika menggunakan gas alam (NG), total konsumsi gas tipe Rinnai RB 7512D(G) sebesar 9.2 kW dan Rinnai RB 7513D(G) sebesar 10.7 kW.
Gunakan selang karet khusus untuk kompor gas LPG berdiameter Ø9.5 mm dengan panjang kurang dari 2 meter. Pastikan selang dipasang dengan kencang menggunakan cincin pengunci dan tidak menyentuh bagian bawah badan kompor agar tidak meleleh karena panas.
Tekan tombol knob sekitar 2 mm, lalu putar ke arah kiri (berlawanan arah jarum jam) menuju posisi 'ON'. Sistem pemantik otomatis akan mengeluarkan percikan dan suara klik hingga api menyala, setelah itu Anda dapat mengatur tingkat api di antara posisi 'MAX' dan 'MIN'.
Segera putar tombol ke posisi 'OFF'. Alat pengaman otomatis akan menutup aliran gas setelah beberapa saat, namun Anda disarankan untuk mendiamkan kompor selama 1 menit dan membuka ventilasi sebelum mencoba menyalakannya kembali.
Ya, kompor gas tanam ini dirancang kompatibel untuk penggunaan bahan bakar L.P.G (tekanan 280 mmH₂O) maupun N.G atau gas alam (tekanan 200 mmH₂O).
Bersihkan tempered glass secara rutin menggunakan lap basah bertekstur lembut dan detergen ringan. Hindari menyentuh area kompor yang panas sesaat setelah memasak dan pastikan tombol selalu di posisi 'OFF' saat dibersihkan.
Tidak boleh. Sensor pengaman kompor ini sangat sensitif, sehingga dilarang keras dibersihkan menggunakan sikat kasar atau kaku agar tidak merusak komponen penting tersebut.
Pengaturan udara pada kompor ini sudah diset secara presisi oleh pabrik demi keamanan dan performa pembakaran maksimal, sehingga pengguna sangat dilarang untuk merubahnya sendiri.
Perbedaan utama ada pada jumlah tungku dan beratnya. Tipe Rinnai RB 7512D(G) memiliki 2 tungku dengan berat 16.3 kg, sedangkan tipe Rinnai RB 7513D(G) memiliki 3 tungku (ditambah tungku kecil di tengah berdaya 1.2 kW/LPG) dengan berat 17.4 kg.
Suara mendesis singkat setelah api padam adalah hal yang normal dan merupakan bagian dari mekanisme kerja alat pengaman untuk memastikan aliran gas tertutup sepenuhnya.
Penyebab paling sering terjadi adalah baterai tipe 'C' (1.5V) yang terletak di bagian bawah kompor sudah kehabisan daya. Silakan ganti dengan baterai baru agar sistem pemantik otomatis kembali bekerja normal.
Apakah konten ini membantu?
Owner's Manual Rinnai RB 7512D(G) / RB 7513D(G) — Isi Lengkap 8 Halaman
Komponen dan nama bagian
Halaman 2
Agar mendapat hasil yang baik dan untuk memelihara kompor gas Rinnai anda dalam kondisi yang baik, silahkan baca petunjuk di bawah ini dengan seksama. # Komponen dan nama bagian * Pan Support H * Simmer Burner Head * H Burner Head * H Burner Body * Pan Support S * S Burner Head * S Burner Body * Tempered Glass * Knob * Casing Gbr. 1 \- 1 -
Fitur & Spesifikasi
Halaman 3
## Fitur 1. Tempered glass yang cantik dan bergaya. 2. Pan support besi cor tidak akan berubah bentuk dan stabil untuk kuali dan panci. 3. Pemantikan dengan continuous ignition akan memastikan tingkat penyalaan 100%. 4. Dilengkapi dengan alat pengaman yang akan otomatis menutup aliran gas apabila api padam secara tidak disengaja, misalnya tertiup angin, tertumpah air atau kuah, berguna untuk memastikan keamanan. --- ## Spesifikasi ### Kompor Gas | Parameter | Model / Tipe | Detail Spesifikasi | | :--- | :--- | :--- | | **Berat Bersih** | RB-7512D(G)<br>RB-7513D(G) | 16.3 kg<br>17.4 kg | | **Ignition/ Pemantik** | | Continuous Ignition<br>“C” Size Battery (1.5V x 1) | | **Dimensi Total** | RB-7512D(G)<br>RB-7513D(G) | 134 mm x 469 mm x 780 mm<br>134 mm x 469 mm x 780 mm | | **Ukuran Lubang** | | 350 ~ 421 mm x 650 ~ 735 mm<br>R0 mm ~ R50 mm | ### Diameter panci yang dapat digunakan | Burners | Min | Max | | :---: | :---: | :---: | | **Main** | 140 mm | 280 mm | \* Maksimal beban masing-masing tungku 20 kg. --- ## Konsumsi Gas Perjam | Model | Tipe Gas | Kiri (kW) | Tengah (kW) | Kanan (kW) | Total Konsumsi Gas (kW) | Selang Gas | | :--- | :--- | :---: | :---: | :---: | :---: | :--- | | **RB-7512D(G)** | L.P.G (280 mmH₂O)<br>N.G (200 mmH₂O) | 3.7<br>4.6 | -<br>- | 3.7<br>4.6 | 7.4<br>9.2 | Spesifik Selang Gas Karet Ø9.5 mm | | **RB-7513D(G)** | L.P.G (280 mmH₂O)<br>N.G (200 mmH₂O) | 3.7<br>4.6 | 1.2<br>1.5 | 3.7<br>4.6 | 8.6<br>10.7 | | \* Gunakan regulator LPG tekanan rendah. --- ## Dimensi Lubang ### Gbr. 2 * **Sudut Kelengkungan:** R0 ~ R50 * **Panjang Lubang:** 650 ~ 735 mm * **Lebar Lubang:** 350 ~ 421 mm * **Jarak Minimum dari Dinding Belakang:** 65 mm * **Jarak Minimum ke Tepi Depan:** 550 mm (total kedalaman area meja) <br> $$\text{- 2 -}$$
Petunjuk Penggunaan
Halaman 5
3. Pemasangan Selang Gas * Gunakan selang karet khusus untuk kompor gas. * Selang karet tidak boleh bengkok, dengan panjang kurang dari 2 m. * Pada saat pemasangan selang gas, pastikan selang tidak bersentuhan dengan badan kompor gas dan pastikan selang tidak melewati bagian bawah kompor agar selang tidak meleleh karena panas. * Masukan selang ke dalam cincin penguncinya dan pasangkan ke saluran gas pada sisi bawah bagian belakang kompor sampai ke tanda merah. Kemudian kencangkan cincin penguncinya (Untuk LPG). ### **Petunjuk Penggunaan** #### **Penyalaan** 1. Tekan tombol kira-kira 2 mm, lalu putar ke kiri (berlawanan arah jarum jam) ke posisi "ON". 2. Ketika tombol diputar ke kiri untuk penyalaan, akan dihasilkan percikan untuk menyalakan tungku diikuti dengan suara klik. 3. Pada kejadian dimana api padam secara tidak disengaja, matikan kompor dan diamkan selama 1 menit sebelum dinyalakan kembali. Jika setelah 15 detik dan tungku masih belum menyala, hentikan penggunaan dan buka pintu serta jendela dan/atau tunggu selama lebih kurang 1 menit sebelum mencoba menyalakan kompor lagi. 4. Api dapat diatur antara posisi "MAX" dan "MIN", silahkan mengatur api dengan perlahan. <br> **Gbr. 5** | | | |:---:|:---:| |  |  | | **MAX** | **MIN** | <br> <div style="text-align: center;">- 4 -</div>
Api Padam
Halaman 6
# Api Padam 1. Setelah digunakan, putar tombol ke kanan ke posisi “OFF” dan api akan padam. 2. Pastikan tombol berada pada posisi “OFF”, jika tidak bisa terjadi kebocoran gas. 3. Setelah memadamkan api, jangan menyentuh beberapa bagian kompor, suhunya bisa sangat tinggi. 4. Setelah api pada tungku padam mungkin diikuti sedikit suara mendesis. 5. Jika kompor tidak digunakan, matikan suplai gas untuk menghindari kebocoran gas dan bahaya kebakaran. # Menangani alat pengaman dan mengganti baterai 1. Jika api padam saat pengoperasian, secara otomatis alat pengaman akan menutup aliran gas setelah beberapa saat. Jika anda menyadari api telah padam, putar tombol ke posisi “OFF”. 2. Sensor pengaman ini sensitif, jangan dibersihkan menggunakan sikat kasar atau kaku. * Pengaturan udara telah diset dipabrik, jangan dirubah. * Kotak baterai terletak pada kompor bagian bawah sebelah tengah. (Ukuran C, 1.5V x 1). (Gambar. 6) Buka pintu kabinet dan ganti baterai. ``` BACK ^ / \ / \ | | +-----| | "C" Size Battery | (1.5Vx1) +-------+ | | | | | | | | +-------+---------- / \ / Gas Inlet \ / \ +------------------------+ | Gbr. 6 | +------------------------+ ``` # Pemeliharaan * Bersihkan tempered glass dengan lap basah yang lembut dan detergen ringan. * Bersihkan pan support dan burner cover dengan air hangat dan detergen. - 5 -
