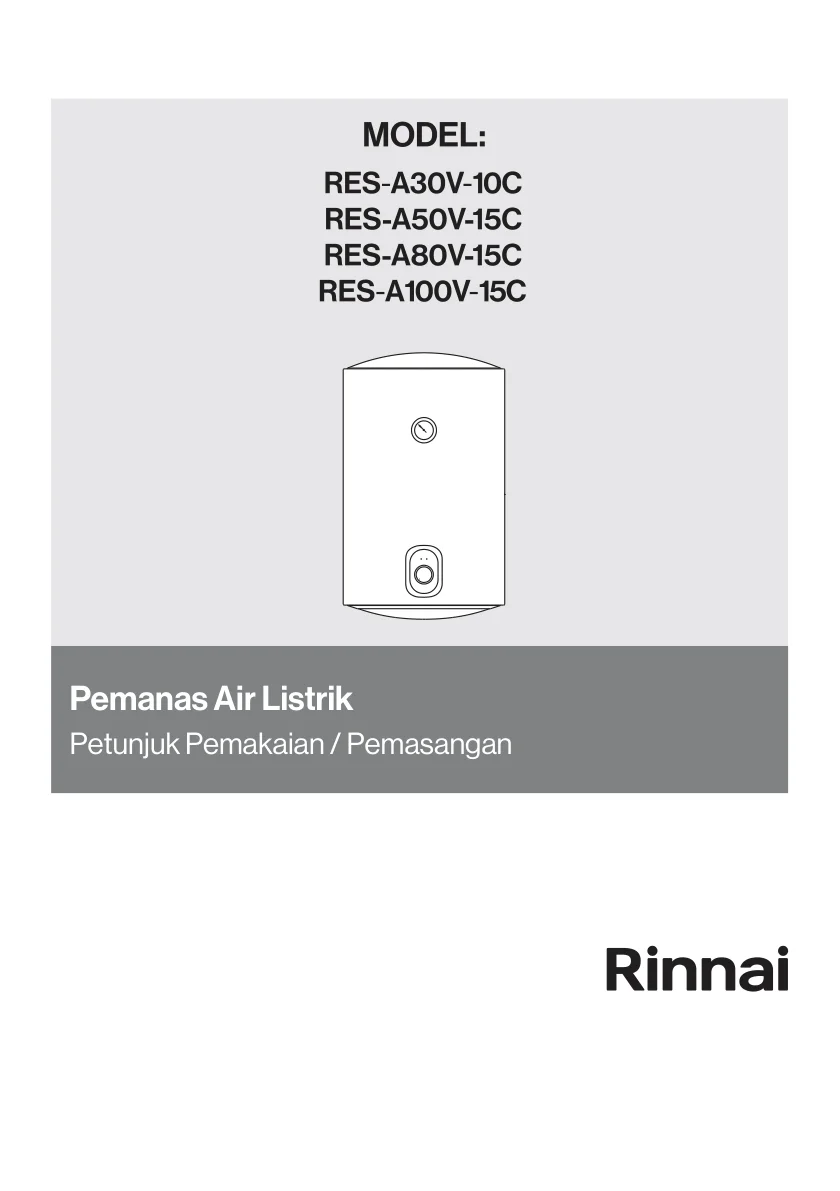

Petunjuk Pemakaian / Pemasangan Pemanas Air Listrik
Owner's Manual Rinnai RES-A30V-10C / A50V-15C / A80V-15C / A100V-15C
/ 12
100%
Memuat halaman 1...
📖 Panduan Cepat dari Manual
Sumber: PDFPertanyaan dan jawaban berikut diambil langsung dari isi dokumen manual ini. Klik tombol halaman untuk membuka bagian yang relevan.
Gunakan daftar isi untuk melompat ke bagian yang Anda butuhkan. Halaman daftar isi pada manual ini mencantumkan bagian-bagian utama dokumen untuk mempermudah navigasi.
Rinnai RES-A30V-10C / A50V-15C / A80V-15C / A100V-15C Owner's Manual berisi panduan penggunaan, instruksi keselamatan, perawatan berkala, serta spesifikasi teknis lengkap untuk membantu Anda mengoperasikan perangkat dengan aman.
Bagian ini berisi panduan lengkap mengenai cara penggunaan dan prosedur pemasangan yang benar untuk Pemanas Air Listrik Rinnai. Ini memastikan pengguna dapat mengoperasikan produk dengan aman dan efektif.
Sebelum pemasangan, pastikan soket suplai terhubung ground dengan andal dan jangan gunakan kabel yang diperpanjang untuk menghindari cedera atau kerusakan properti. Pemanas air ini memiliki kontrol otomatis penuh, perlindungan keamanan empat kali lipat, wadah berenamel anti karat, elemen pemanas berbeban termal rendah, dan insulasi termal PUF tebal untuk kinerja yang andal dan aman.
Bagian ini menyediakan informasi penting mengenai dimensi produk, termasuk kapasitas dan ukuran pemanas air. Selain itu, terdapat daftar kemasan yang merinci komponen-komponen yang disertakan dalam pembelian.
Soket suplai harus terhubung ground dengan andal dan memiliki arus minimal 8.7A. Pemanas harus dipasang pada dinding yang kokoh menggunakan baut ekspansi yang sesuai, dengan jarak bebas minimal 0,2 m di sisi kanan untuk pemeliharaan. Jika dinding tidak cukup kuat, penyangga khusus perlu dipasang.
Untuk sistem multi-arah, ikuti metode koneksi pipa yang ditunjukkan pada Gbr.4. Sebelum menyalakan, buka salah satu katup keluar dan katup masuk hingga pemanas terisi air penuh, lalu sambungkan daya listrik. Pemanas akan secara otomatis mengontrol suhu sesuai pengaturan.
Soket suplai harus terhubung ground dengan andal, kering, dan memiliki arus minimal 8.7A, serta dipasang tidak lebih rendah dari 1,8 m. Dinding pemasangan harus mampu menahan beban pemanas yang terisi penuh dua kali lipat, dan katup multifungsi harus terpasang di saluran masuk air dingin. Pemanas tidak boleh dinyalakan sebelum terisi penuh air, pastikan udara dikeluarkan saat mengisi.
Periksa steker, soket, dan grounding secara berkala. Kuras air dari pemanas jika tidak digunakan dalam waktu lama atau di suhu rendah. Bersihkan wadah dalam dan endapan secara berkala, serta periksa magnesium anoda setiap enam bulan. Jika lampu indikator pemanas mati karena kegagalan pengontrol suhu, segera hubungi layanan pelanggan.
Bagian ini menampilkan diagram kelistrikan dengan komponen seperti termostat, pemutus termal, kabel daya ELCB, elemen pemanas, dan indikator. Catatan penting menyatakan bahwa ilustrasi bersifat indikatif, spesifikasi dapat berubah, dan kabel suplai yang rusak harus diganti oleh pabrikan, agen servis, atau orang yang berkualifikasi serupa untuk menghindari bahaya.
💡 Pertanyaan Umum
FAQ ini disusun untuk membantu Anda memahami fitur, instalasi, penggunaan, dan perawatan pemanas air listrik Rinnai RES-A30V-10C / A50V-15C / A80V-15C / A100V-15C Anda.

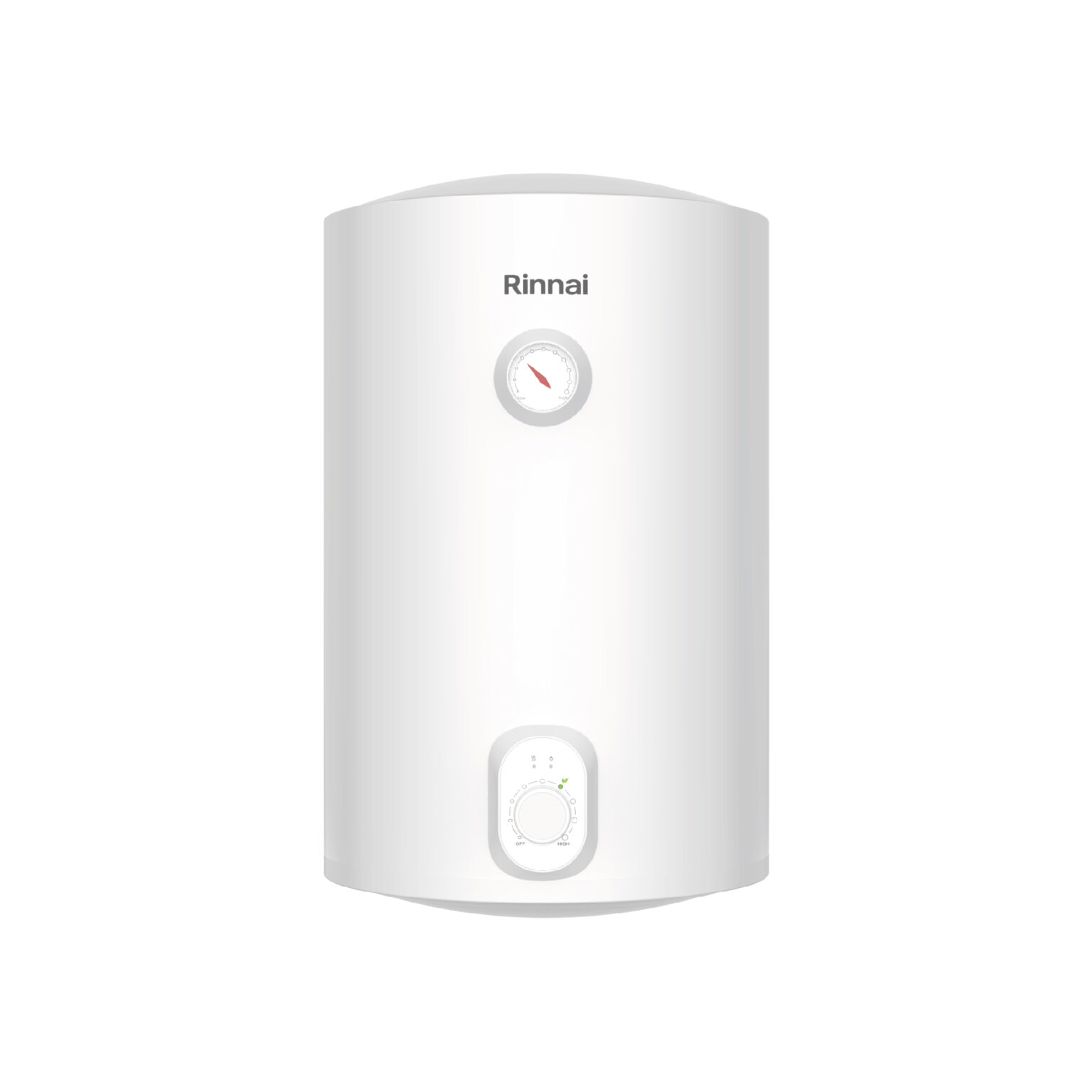

Rinnai RES-A30V-10C / A50V-15C / A80V-15C / A100V-15C adalah seri pemanas air listrik dari Rinnai yang dirancang untuk kebutuhan rumah tangga. Produk ini menawarkan kontrol otomatis, berbagai perlindungan keamanan, dan fitur insulasi termal yang efisien.
Fitur utamanya meliputi kontrol otomatis sepenuhnya untuk penambahan dan pemanasan air, perlindungan keamanan empat kali lipat (anti kekeringan, suhu ekstra, tekanan hidraulik tinggi, anti karat), wadah bagian dalam berenamel, elemen pemanas berbeban termal rendah, insulasi PUF tebal, dan pengontrol suhu yang akurat.
Pemanas air Rinnai ini menyediakan rentang pengaturan suhu yang fleksibel, mulai dari 30°C hingga 75°C. Anda dapat menyesuaikan suhu sesuai preferensi Anda melalui kenop pengatur suhu.
Ya, pemanas air ini dirancang dengan insulasi PUF tebal yang efektif untuk mempertahankan suhu air. Insulasi termal yang efisien ini membantu mengurangi kehilangan panas dan menghemat energi.
Ya, sangat disarankan bahwa pemanas air ini harus dipasang oleh orang profesional. Pemasangan yang salah dapat mengakibatkan cedera serius dan kerusakan properti.
Soket suplai listrik harus tersambung ground dengan handal dan arusnya tidak boleh lebih rendah dari 8.7A. Soket harus berjenis 3 pin, sesuai standar nasional, dan dipasang pada ketinggian tidak kurang dari 1,8 meter dari tanah.
Pemanas air ini harus dipasang pada dinding yang kokoh. Dinding harus mampu menahan beban lebih dari dua kali berat pemanas yang terisi air penuh tanpa distorsi atau retak. Jika tidak, langkah-langkah penguatan dinding harus dilakukan.
Pertama, buka salah satu katup keluar di saluran air panas, lalu buka katup masuk. Biarkan air mengisi pemanas hingga mengalir keluar dari pipa outlet, baru kemudian katup outlet dapat ditutup. Pastikan katup masuk selalu terbuka selama operasi normal.
Jika lampu indikator pemanas mati, kemungkinan penyebabnya adalah kegagalan pengontrol suhu. Dalam situasi ini, Anda disarankan untuk menghubungi pusat layanan servis Rinnai untuk perbaikan.
Ini bisa disebabkan oleh pasokan air yang terhenti, tekanan air yang terlalu rendah, atau keran saluran air masuk yang tidak terbuka. Periksa pasokan air dan pastikan tekanan air sudah sesuai, serta keran air masuk terbuka penuh.
Ya, selama pemanasan, tetesan air dari lubang pelepas tekanan katup multifungsi adalah fenomena biasa. Namun, jika terjadi kebocoran air dalam jumlah besar, segera hubungi pusat layanan untuk diperiksa.
Anda disarankan untuk memeriksa steker dan soket catu daya secara berkala, membersihkan wadah bagian dalam dan endapan pada komponen pemanas listrik, serta memeriksa dan mengganti magnesium anoda setiap enam bulan atau lebih.
Jika pemanas air tidak digunakan dalam waktu lama, terutama di daerah bersuhu rendah (di bawah 0°C), air di dalam pemanas harus dikeringkan. Ini akan mencegah kerusakan pada pemanas akibat air yang membeku di wadah bagian dalam.
Ya, pemanas air ini mendukung instalasi sistem suplai multi-arah. Pengguna dapat menghubungkan pipa untuk menyuplai beberapa titik keluaran air, merujuk pada diagram koneksi pipa di manual.
Jika kamar mandi Anda terlalu kecil, pemanas ini dapat dipasang di tempat lain. Namun, untuk meminimalkan kehilangan panas pada pipa, posisi pemasangan harus sedekat mungkin dengan kamar mandi.
Suhu air di dalam pemanas dapat mencapai 75°C karena pengaturan suhu yang tinggi. Penting untuk berhati-hati agar air panas tidak langsung mengenai tubuh manusia saat digunakan, karena dapat menyebabkan luka bakar.
Perlindungan keamanan empat kali lipat mencakup beberapa perangkat keselamatan seperti perlindungan kekeringan saat pemanasan, perlindungan suhu ekstra tinggi, perlindungan tekanan hidraulik tinggi, dan perlindungan anti karat, yang membuat pemanas ini aman dan andal.
Tidak, Anda tidak disarankan untuk menggunakan sambungan kabel yang diperpanjang. Pastikan pemanas air terhubung langsung ke soket suplai listrik yang sesuai.
Jika terjadi kebocoran air, terutama dalam jumlah besar dan bukan hanya tetesan normal dari katup multifungsi, Anda harus segera menghubungi pusat layanan servis Rinnai untuk perbaikan.
Anda dapat menghubungi Layanan Konsumen Rinnai di 0804-1-889-889 atau melalui WhatsApp di 0815-112-99999 untuk bantuan lebih lanjut. Informasi juga tersedia di www.rinnai.co.id.
Apakah konten ini membantu?
Owner's Manual Rinnai RES-A30V-10C / A50V-15C / A80V-15C / A100V-15C — Isi Lengkap 12 Halaman
Daftar isi
Halaman 3
Daftar isi **Daftar Isi** | | Halaman | | :---------------------------------------------------------------------- | :------ | | 1. Kata pengantar | 2 | | 1.1 Saran Khusus | 2 | | 1.2 Karakteristik Kinerja | 2 | | 1.3 Spesifikasi | 2 | | 2. Informasi Produk | 3 | | 2.1 Dimensi Produk | 3 | | 2.2 Daftar Kemasan | 3 | | 3. Metode Instalasi | 4 | | 3.1 Instalasi | 4 | | 3.2 Sambungan Pipa | 4 | | 3.3 Beberapa Koneksi Outlet | 5 | | 3.4 Metode Penggunaan | 5 | | 3.5 Peringatan | 6 | | 4. Perawatan | 7 | | 4.1 Perawatan | 7 | | 4.2 Kegagalan dan Perlakuan | 7 | | 5. Diagram Kelistrikan | 8 | --- * Terima kasih telah memilih pemanas air listrik Rinnai * Silakan baca petunjuk dengan seksama dan simpan untuk referensi sebelum digunakan. * Pemanas air ini harus dipasang oleh orang profesional. * Untuk pengguna khusus (seperti anak-anak, orang tua, orang cacat, dll.) harus menggunakan di bawah pengawasan orang dewasa normal. 1
1. Kata Pengantar Saran Khusus Karakteristik Kinerja
Halaman 4
1. Kata Pengantar Saran Khusus Sebelum memasang pemanas air ini, periksa dan pastikan bahwa pada soket suplai tersambung ground dengan handal. Jika tidak, pemanas air tidak boleh dipasang dan digunakan. Jangan gunakan sambungan kabel yang diperpanjang. Pemasangan dan penggunaan pemanas air yang salah dapat mengakibatkan cedera serius dan kerugian properti. Karakteristik Kinerja Kontrol otomatis sepenuhnya : penambahan air dingin otomatis, pemanasan otomatis. Perlindungan keamanan empat kali lipat: beberapa perangkat perlindungan keselamatan, seperti perlindungan kekeringan saat pemanasan, suhu ekstra, perlindungan tekanan hidraulik tinggi, perlindungan anti karat, dll. Aman dan handal. Wadah bagian dalam berenamel: diproduksi dengan menggunakan teknik enamel canggih. Ini anti karat, tahan korosi, tahan inkrustasi, tahan bocor, dengan umur panjang. Elemen pemanas dirancang dengan beban termal rendah: aman dan andal, untuk masa pakai yang lebih lama. PUF tebal untuk insulasi termal yang efisien dan hemat energi. Pengontrol suhu: Kontrol suhu yang akurat dan andal. Rentang suhu air yang dapat disesuaikan dari 30 hingga 75° C. Simpel dan mudah digunakan. Spesifikasi Tangki Air Volume (Liter) Daya Voltase Tekanan Air Suhu Air
2. Informasi Produk Dimensi Produk Daftar Kemasan
Halaman 5
2. Informasi Produk Dimensi Produk Kapasitas Dimensi Daftar Kemasan Nama (Gbr.1)
3. Metode Instalasi Instalasi Sambungan Pipa
Halaman 6
3. Metode Instalasi Instalasi Soket suplai harus tersambung ground yang andal. Arus listrik pada soket tidak boleh lebih rendah dari 8.7A. Pemanas tidak dapat digantung pada penyangga sampai dipastikan kuat dan dapat diandalkan. Jika tidak, pemanas dapat jatuh Dari dinding, mengakibatkan kerusakan pada pemanas, bahkan kecelakaan serius. saat menentukan lokasi lubang baut, harus dipastikan bahwa ada jarak bebas tidak kurang dari 0,2 m di sisi kanan pemanas. Ini mungkin diperlukan selama pemeliharaan pemanas. Pemanas air ini harus dipasang pada dinding yang kokoh. Jika kekuatan dinding tidak dapat menahan beban yang sama dengan dua kali berat pemanas yang terisi air penuh, maka perlu dipasang penyangga khusus. Setelah memilih lokasi yang tepat, tentukan posisi kedua lubang yang digunakan untuk baut ekspansi dengan pengait. Buat dua lubang di dinding dengan kedalaman dan ukuran yang sesuai dengan baut ekspansi yang terpasang dengan pemanas, masuk- kan baut, putar pengait ke atas, kencangkan mur dengan kuat, lalu gantung pemanas air di atasnya (lihat Gbr.2) . Pasang soket suplai listrik ke dinding. Soket suplai listrik harus 3 pin. Soket suplai harus sesuai dengan standar nasional. Ketinggian soket listrik ke tanah tidak boleh kurang dari 1,8 m. Jika kamar mandi terlalu kecil, pemanas dapat dipasang di tempat lain. Namun, untuk mengurangi kehilangan panas pipa, posisi pemasangan pemanas harus sedekat mungkin dengan kamar mandi. Sambungan Pipa Dimensi katup multi fungsi dan pipa saluran masuk/keluar adalah ½ " BSP. Koneksi katup multi fungsi: pasang katup multi fungsi dengan pemanas di saluran masuk pemanas air . Untuk menghindari kebocoran saat Saluran keluar air panas Sekrup untuk outlet air panas menyambungkan pipa, paking karet yang tersedia harus dipasang di ujung ulir (lihat Gbr.3). Pastikan sambungan Pegangan setelan katup pencampur Shower pipa tidak ada kebocoran. TIPE SAMBUNGAN OUTLET TUNGGAL (Gbr.2) Saluran masuk air dingin Katup multi fungsi Lubang pelepas tekanan Sekrup penghubungsaluran masuk air dingin (Gbr.3)
Beberapa Koneksi Outlet Metode Penggunaan 3. Metode Instalasi
Halaman 7
3. Metode Instalasi Beberapa Koneksi Outlet Jika pengguna ingin menginstal sistem suplai multi-arah, lihat metode yang ditunjukkan pada Gbr.4 untuk koneksi pipa. Saluran keluar air panas Cabang tiga Wadah air/ bak air Katup pencampur Pipa aliran air (Gbr.4) Metode Penggunaan Pertama, buka salah satu katup keluar di saluran keluar pemanas air, lalu buka katup masuk. Pemanas air diisi dengan air. Ketika air mengalir keluar dari pipa outlet berarti pemanas telah terisi penuh dengan air, dan katup outlet dapat ditutup. Note : Selama operasi normal, katup masuk harus selalu terbuka. Masukkan steker suplai listrik ke soket listrik, dan switch ON. Indikator POWER akan menyala, sesuaikan pengatur suhu dan indikator PEMANASAN akan menyala. Pemanas air akan secara otomatis mengontrol suhu. Ketika suhu air di dalam pemanas telah mencapai suhu yang disetel, maka akan OFF secara otomatis, ketika suhu air turun di bawah set point pemanas akan ON secara otomatis untuk mengembalikan pemanasan. Ketika pemanas dinyalakan secara otomatis, indikator pemanas akan menyala. Pengaturan suhu: pemanas air menyediakan rentang pengaturan suhu yang fleksibel. Kenob pengatur suhu mengubah suhu pemanasan air dari 30°C sampai 75°C. Pemanas air Katup multi fungsi Katup saluran air masuk Saluran masuk air dingin Shower Katup saluran air masuk
3. Metode Instalasi Peringatan
Halaman 8
3. Metode Instalasi Peringatan Soket suplai harus tersambung ground yang andal. Arus listrik pada soket tidak boleh lebih rendah dari 8.7A. Soket dan steker harus tetap kering untuk mencegah kebocoran listrik. Ketinggian pemasangan soket suplai tidak boleh lebih rendah dari 1,8 m. Dinding tempat pemanas air dipasang harus mampu menahan beban lebih dari dua kali pemanas air diisi penuh tanpa distorsi dan retak. Jika tidak, langkah- langkah penguatan lainnya harus dilakukan. Katup multi fungsi yang terpasang dengan pemanas harus dipasang di saluran masuk air dingin (lihat gbr. 5). Saat menggunakan pemanas untuk pertama kalinya (atau penggunaan pertama setelah perawatan), pe- manas tidak dapat dinyalakan sampai terisi penuh air. Saat mengisi air, setidaknya salah satu katup keuar di saluran keluar pemanas harus dibuka untuk mengeluar- kan udara. Katup ini dapat ditutup setelah pemanas terisi penuh dengan air. Selama pemanasan, mungkin ada tetesan air yang menetes dari lubang pelepas tekanan katup multifungsi. Ini adalah fenomena biasa. Jika ada kebocoran air dalam jumlah besar, silakan hubungi pusat layanan untuk diperbaiki. Lubang pelepas tekanan ini, dalam keadaan apa pun, tidak boleh terhalang, jika tidak, pemanas dapat rusak, bahkan mengakibatkan kecelakaan. Pipa pembuangan yang terhubung ke lubang pelepas tekanan harus tetap mengarah ke bawah. Karena suhu air di dalam pemanas dapat mencapai 75°C, air panas tidak boleh terkena tubuh manusia saat pertama kali digunakan. Sesuaikan suhu air ke suhu yang sesuai untuk menghindari melepuh. Buka sekrup pada katup pengaman multifungsi, dan angkat pegangan pembuangan ke atas (Lihat Gbr.6) untuk mengalirkan air dari tangki bagian dalam. Jika kabel suplai rusak, kabel tersebut harus diganti oleh pabrikan, agen servis, atau orang berkualifikasi terkait untuk menghindari bahaya. Alat ini tidak untuk digunakan oleh orang (termasuk anak-anak) dengan cacat fisik, indera atau kemampuan mental, atau kurang pengalaman dan pengetahuan, kecuali mereka telah diberi pengawasan atau instruksi tentang penggunaan alat oleh orang yang bertanggung jawab atas keselamatan mereka. Ktup multi fungsi Air panas Air dingin (Gbr.5) Screw Pegangan pembuangan Lubang pelepas tekanan (Gbr.6)
4. Perawatan Perawatan Kegagalan dan Perlakuan
Halaman 9
4. Perawatan Perawatan Periksa steker dan soket catu daya sesering mungkin untuk memastikan alat tersebut memiliki kontak yang baik dan andal, serta tersambung ground dengan baik tanpa fenomena panas berlebih. Jika pemanas air tidak digunakan untuk waktu yang lama, terutama di daerah dengan suhu atmosfer rendah (lebih rendah dari 0°C), air di dalam pemanas harus dikeringkan. Ini akan mencegah kerusakan pada pemanas karena air membeku di wadah bagian dalam, (Lihat Perhatian dalam manual ini untuk metode mengalirkan air dari wadah bagian dalam). Untuk memastikan pemanas air beroperasi secara efisien untuk waktu yang lama, disarankan untuk membersihkan wadah bagian dalam dan endapan pada komponen pemanas listrik secara berkala. Disarankan untuk memeriksa magnesium anoda setiap enam bulan atau lebih. Jika semua magnesium anoda sudah habis, silahkan ganti dengan yang baru. Kegagalan dan Perlakuan Masalah Penyebab Perbaikan Lampu indikator pemanas mati. Kegagalan pengontrol suhu. Hubungi layanan servis senter. Air tidak mengalir keluar dari saluran keluar air panas. 1. Pasokan air terhenti. 2. Tekanan air terlalu rendah. 3. Keran saluran air masuk tidak terbuka. Suhu air terlalu tinggi. Kegagalan sistem kontrol suhu. Kebocoran air. Masalah seal pada sambungan pipa. 1. Tunggu pemulihan pasokan air. 2. Gunakan pemanas air ketika tekanan sudah sesuai. 3. Buka keran saluran air masuk Hubungi layanan servis senter. Hubungi layanan servis senter.
5. Diagram Kelistrikan
Halaman 10
5. Diagram Kelistrikan Thermostat Thermal cut-out Power cord with ELCB Coklat L Biru N Hijau/Kuning E Note: Bagian yang diilustrasikan dalam manual penggunaan dan perawatan ini hanya bersifat indikatif, suku cadang yang disertakan dengan produk mungkin berbeda dengan ilustrasi. Produk ini ditujukan untuk penggunaan rumah tangga saja. Spesifikasi dapat berubah tanpa pemberitahuan. Perhatian: Jika kabel suplai rusak, kabel tersebut harus diganti oleh pabrikan, agen servisnya atau orang yang memiliki kualifikasi serupa untuk menghindari bahaya. Indikator Pemanasan Heating element Indikator Daya (Fig.7)
5. Diagram Kelistrikan
Halaman 12
Diimpor oleh: **PT.Bhakti Idola Tama** Jl.Raya Pejuangan no.21 Jakarta 11530. Layanan Konsumen : 0804-1-889-889 WA : 0815-112-99999 Web : www.rinnai.co.id [Instagram icon] rinnai_indonesia [Twitter icon] @rinnai_indo [Facebook icon] Rinnai Indonesia
