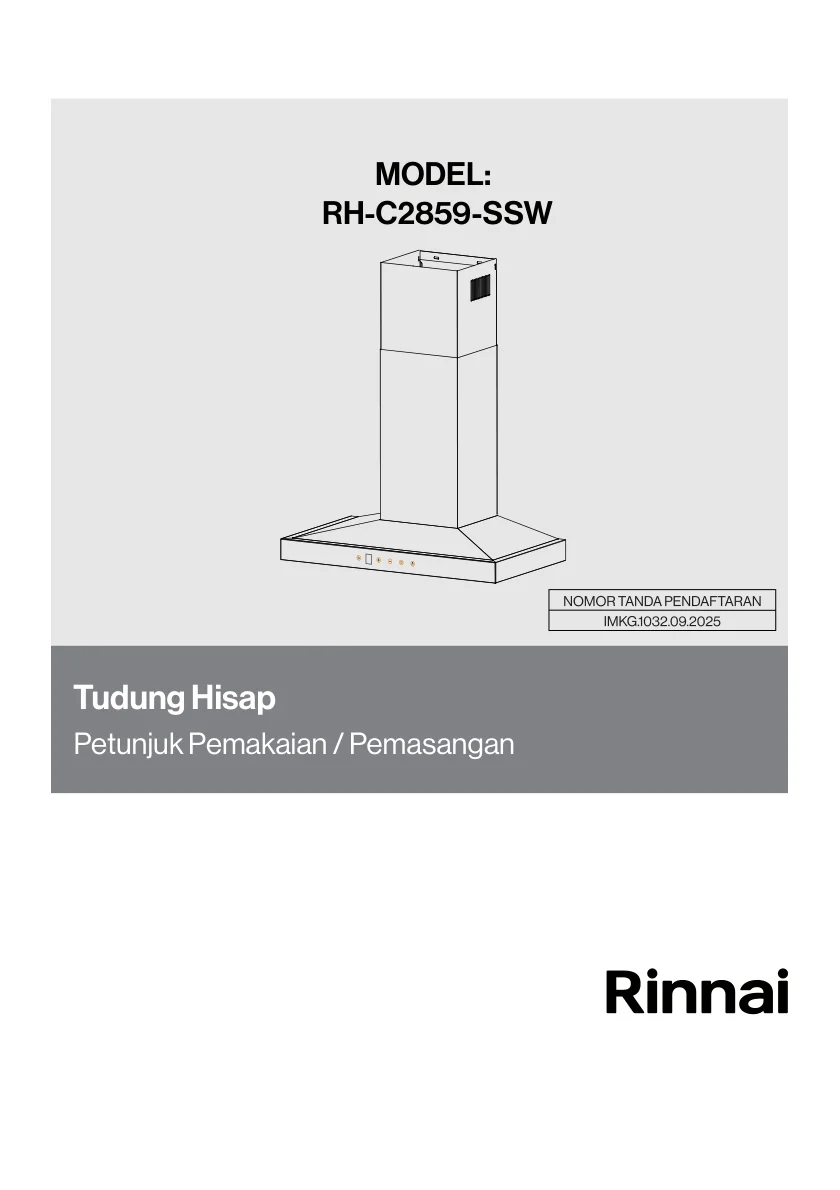

MODEL: RH-C2859-SSW Tudung Hisap Petunjuk Pemakaian / Pemasangan

DAFTAR ISI

Halaman 2

# DAFTAR ISI * Peringatan Keselamatan: 1 * Spesifikasi: 3 * Komponen: 3 * Pemasangan: 4 * Pengoperasian: 6 * Pemeliharaan dan Perawatan: 7 * Pemecahan Masalah: 9 ## ! IMPORTANT To register your product warranty, please paste the serial numbers stickers enclosed with the packaging on your warranty card. Please contact your local Rinnai Customer Care Centre should you require further assistance. Version: 2020.10

PERINGATAN KESELAMATAN

Halaman 3

PERINGATAN KESELAMATAN Silahkan baca panduan manual ini sebelum menggunakan alat ini untuk pertama kali. Panduan manual ini berisi informasi penting yang berhubungan dengan keselamatan diri Anda dan juga cara penggunaan dan perawatannya. Membuka Kemasan Jangan gunakan alat ini jika sekiranya terdapat kerusakan pada saat transportasi. Jika kabel listrik rusak, kabel harus diganti oleh pihak perusahaan atau pabrik, agen service atau teknisi yang ahli untuk menghindari bahaya. Pastikan agar anak-anak tidak bermain dengan plastik kemasan. Untuk Pemasang Tudung Hisap bisa dipasang di atas kompor gas dan kompor listrik. Tinggi minimum antara kompor dengan tudung hisap adalah 700mm (kompor gas) dan 550mm (kompor listrik). (Gbr. 1). Selalu pasang tudung hisap di atas kompor. Pastikan alat ini dipasang di lokasi yang memiliki ventilasi yang tetap dan baik. Disaat membuat sambungan listrik, periksa apakah besaran arus sesuai dengan yang terdapat pada label keterangan. Sambungan listrik harus sesuai dengan standar lokal. Pastikan bahwa arus listrik di daerah Anda sudah benar sebelum disambungkan. Sambungan listrik harus terhubung secara langsung (ground): Hijau & Kuning = GROUND; Biru = NETRAL; Cokelat = ARUS; Mode Pipa : Sambungkan tudung hisap dengan pipa berdiameter minimum 150mm. Agar sirkulasi udara berjalan efisien, gunakanlah pipa dengan rute terpendek dan selurus mungkin. Jangan sambungkan tudung hisap dengan pipa keluaran yang membawa asap pembakaran. Jika tudung hisap digunakan bersama peralatan non elektrik (contoh kompor gas), tingkat sirkulasi udara di dalam ruangan cukup untuk mencegah arus balik dari gas. Dapur harus terhubung keluar secara langsung untuk memungkinkan masuknya udara bersih. Note: Perusahaan tidak bertanggungjawab atas keluhan terkait desain dan tata letak pipa. Untuk Pengguna Alat ini dirancang untk penggunaan rumah tangga untuk mengurangi atau bahkan menghilangkan bau tak sedap dari dapur. Jangan gunakan alat ini untuk kepentingan yang tidak semestinya. Jangan biarkan anak-anak bermain atau mengoperasikan alat ini tanpa pengawasan orang dewasa. Pemasangan dan perbaikan harus dilakukan oleh teknisi yang ahli. Sangatlah berbahaya jika Anda memodifikasi bagian dari alat ini. Gangguan pada koneksi listrik atau bagian-bagian lain dapat mengakibatkan kegagalan beroperasi dan dapat membahayakan pengguna. Jangan pernah membiarkan api menyala langsung tanpa ada peralatan memasak pada saat beroperasi. Jangan memanggang atau membakar secara langsung di bawah tudung hisap. Api dapat terhisap dan mengakibatkan kebakaran pada penyaring minyak. Selalu pantau pada saat memasak. Minyak yang terlalu panas dapat mengakibatkan kebakaran. Jangan mengoperasikan tudung hisap tanpa penyaring minyak. Matikan alat ini sebelum dilepas atau dibersihkan, termasuk pada saat mengganti lampu untuk menghindari kemungkinan terkena sengatan listrik. Segera ganti bola lampu untuk menghindari kelebihan beban. Penting untuk membersihkan/ mengganti penyaring secara berkala. Tumpukan minyak dapat mengakibatkan kebakaran. Pastikan kabel arus jauh dari sumber panas atau benda tajam. Jangan gunakan sambungan paralel. Terlalu banyak sambungan dapat mengakibatkan kebakaran. Jarak Minimum : Kompor Gas 700mm Kompor Listrik 550mm Gbr. 1

PERINGATAN KESELAMATAN

Halaman 4

Pembuangan Alat ini dan kemasannya sangat ramah lingkungan dan dapat didaur-ulang. Mari jaga lingkungan kita dengan membuang kemasan secara benar dan mendaur-ulang alat yang sudah lama. Sebelum membuang, matikan alat ini dan buang kabel arus untuk menghindari bahaya. Note: Perusahaan tidak bertanggungjawab atas kerusakan akibat dari pemasangan yang tidak sesuai atau tidak mengikuti anjuran keselamatan selama proses pemasangan atau pengoperasian dari alat ini. 2

KOMPONEN SPESIFIKASI

Halaman 5

SPESIFIKASI Gbr. 2 KOMPONEN Model : RH-C2859-SSW Daya Motor : 300W Tegangan : 220 240V Frekuensi : 50/60Hz Daya Lampu : 2 x 1.5W Panjang kabel : 1.5m Dimensi : 895 x 500 x 598 - 1078mm Perusahaan berhak untuk mengembangkan atau memodifikasi tanpa pemberitahuan terlebih dahulu. * Ref Qty Product Parts A 1 Mounting Bracket 1 B 1 Inner Duct C 1 Mounting Bracket 2 D 1 Outer Duct E 1 Hood Body F 2 Charcoal Filter CP120 G 3 Aluminum Grease Filter Ref Qty Installation Accessories 8 Wall Plugs 8 Screws ST4 * 30 2 Screws ST4 * 8 Ref Qty Documentation 1 Buku Petunjuk Pemakaian 1 Diagram pemasangan 1:1 1 Warranty Sticker Gbr. 3

PEMASANGAN

Halaman 6

PEMASANGAN Alat ini dapat dipasang dengan mode pipa atau mode resirkulasi. Mode Pipa (Gbr. 4). Pada mode pipa, kipas tudung hisap mengolah uap masakan yang melewati penyaring minyak. Lalu udara tersebut akan keluar. Penyaring minyak menyerap partikel padat pada uap masakan. Pada mode ini, hanya penyaring minyak yang dipasang (penyaring karbon hanya tambahan). Mode Resirkulasi (Gbr. 5). Pada mode ini, kipas tudung hisap mengolah uap masakan yang sudah dimurnikan dengan penyaring minyak dan karbon. Udara yang sudah bersih kemudian akan keluar lewat lubang yang ada di samping. Penyaring minyak menyerap partikel padat yang ada pada uap masakan. Penyaring karbon dirancang untuk menghilangkan bau masakan. Pada mode ini, penyaring minyak dan penyaring karbon dipasang semua. Sambungan ke pipa Pembuangan (Gbr. 6) Pasang pipa Ø150mm langsung ke pipa pembuangan dan kencangkan (Gbr. 6). Jika menggunakan pipa Ø120mm, sambungkan pada pipa pembuangan menggunakan reducing connector (tidak tersedia). Pastikan keduanya tersambung dengan benar (Gbr. 6. 1.). Sambungakn pipa ke pipa pembuangan. Pemasangan pada dinding Pastikan tudung hisap dipasang pada dinding yang kokoh agar bisa menopang berat dari alat ini. Langkah 1 (Gbr.7). Tentukan dimana tudung hisap akan dipasang lalu beri tanda pada posisi bagian bawah dimana tudung hisap akan dipasang. Tentukan dimana tudung hisap akan dipasang berdasarkan letak kompor. Letakkan template dan buat garis lurus pada dinding. Tandai dimana skrup akan dipasang. Buat lubang berdiameter 8mm dengan kedalaman 40mm untuk mengencangkan tudung hisap, lepas template dan tekan pada dinding. Langkah 2 (Gbr. 8 / Gbr. 9 / Gbr. 10). Pasang tudung hisap pada dinding dan pastikan sudah terpasang kuat dengan skrup . (Gbr. 8) Jika Anda ingin merubah posisi, sesuaikan skrup pada bagian atas pada rumah. (Gbr. 9). Kencangkan skrup nomor , , , setalah merubah posisi. (Fig. 10). Langkah 3 (Gbr. 11 / Gbr. 12 / Gbr. 13). Kencangkan braket menggunakan sekrup nomor dan pasang pipa pembuangan pada tudung hisap. (Gbr. 11) Geser pipa pembuangan ke bawah, ke kiri dan ke kanan pada braket penahan. (Gbr. 11) Geser bagian dalam pipa pembuangan pada ketinggian yang diinginkan dan beri tanda dimana skrup akan dipasang. Lalu buat lubang berdiameter 8mm dengan kedalaman 40mm dan kencangkan dengan skrup yang sudah tersedia. (Gbr. 12) Gunakan skrup ST4x8 yang tersedia untuk memasang pipa pembuangan bagian dalam di sebelah kiri dan kanan pada braket. (Gbr. 13) Langkah 5 (Gbr. 6 & Gbr. 15.1) Untuk versi mode pipa : Tambah saluran keluar udara dari pipa pembuangan di luar ruangan. Untuk versi mode resirkulasi : Pastikan penyaring karbon sudah terpasang. Gbr. 4 Gbr. 5 Gbr. 6 Gbr. 6.1

PEMASANGAN

Halaman 7

③ ④ Fig. 6 Gbr. 7 Gbr. 9 Gbr. 11 Gbr. 12 Gbr. 8 Gbr. 10 Gbr. 13

PENGOPERASIAN

Halaman 8

s equipped with 3 speed control. Control the functions of the extractor by pressing the buttons shown below. PENGOPERASIAN Note: Sentuh tombol sensor secara perlahan untuk mengoperasikan alat ini. Untuk mendapatkan sirkulasi udara yang lebih baik, disarankan untuk menyalakan tudung hisap beberapa menit sebelum memulai memasak dan bairkan menyala sekitar 15 menit setelah memasak (atau setidaknya setelah bau masakan benar- benar hilang). A. ON/OFF Switch B. Display Window C. Fan Speed ( Increase) D. Fan Speed (Decrease) E. Delay Timer F. Light 1. Disaat menyalakan tudung hisap, icon ring berwarna oranye akan menyala. 2. Tekan tombol ON / OFF, icon Power dan icon lainnya akan menyala. 3. Untuk meningkatkan kecepatan kipas, tekan icon fan speed 1 - 2 - 3 - P. 4. Untuk mengurangi kecepatan kipas tekan P - 3 - 2 - 1. 5. Booster: Sentuh untuk meningkatkan kecepatan kipas sampai P (high speed). Setelah menyala sekitar 10 menit kecepatan P akan pindah ke speed 3. Disaat bekerja pada P, fungsi delay tidak akan berfungsi. 6. Sentuh ON / OFF untuk menyalakan atau mematikan. 7. Pengatur Waktu : a. Tekan Fan Speed 1, lalu tekan icon timer. Speed 1 akan berkedip selama 5 menit dan diikuti dengan icon timer yang berkedip b. Tekan icon Delay Stop Timer untuk memilih waktu berhenti yang diinginkan. (Indikasinya adalah “1” = 5” menit, “2” = 10 menit, “3” = 15 menit, “4” = 20 menit ) c. Setelah waktu delay / tunda sudah selesai, speed motor pada display akan menyalasecara otomatis. Untuk keluar dari fungsi delay, tekan tombol ke angka 0. Fungsi stop akan berhenti setelah 5 detik. 8. Fungsi Clean and Fresh : Setelah dinyalakan, tekan dan tahan icon delay stop timer selam 3 detik. Anda akan mendengar suara beep. Fungsi akan beerja setelah suara beep terdengar. Setelah 40 detik, semua lampu akan mati. Icon timr dan ON / OFF menyala, tanda icon berwarna oranye. Untuk mematikan, tekan icon ON/OFF icon. Semua icon akan menyala. Tekan icon timer untuk menonaktifkan. 9. Disaat tudung hisap sudah beroprasi selama 90 jam, dan indikator oranye dot akan berkedip di bagian kanan bawah pada display. Indikator ini mengingatkan Anda agar membersihkan penyaring minyak. Untuk mem- batalkanya, tekan dan tahan tombol Delay Timer selama 5 detik, dan jam operasi akan kembali ke angka 0. 10. Disaat tudung hisap sudah beroperasi selama 270 jam, indikator dot oranye akan menyala di bagian kanan bawah pada display. Indikator ini mengingatkan Anda agar mengganti paenyaring karbon. untuk membatalkannya, tekan dan tahan tombol Delay Timer selama 5 detik, dan jam operasi akan kembali ke angka 0.

PEMELIHARAAN DAN PERAWATAN

Halaman 9

PEMELIHARAAN DAN PERAWATAN Sebelum membersihkan alat ini, pastikan sudah tidak tersambung dengan listrik. Sangatlah penting untuk membersihkan dan/ atau mengganti penyaring secara berkala. Lapisan minyak yang menumpuk dapat mengakibatkan kebakaran. Penyaring Minyak (Gbr. 14) Penyaring minyak digunakan untuk menyerap partikel padat pada uap masakan. Jangan mengoperasikan tudung hisap tanpa penyaring minyak. Penyaring harus dilepas dan dibersihkan setiap kali Anda melihat tanda oranye berkedip pada display atau tergantung seberapa sering Anda menggunakannya. Bersihkan penyaring dengan tangan atau mesin pencuci piring. Jangan sampai penyaring rusak (bengkok). Jika mencuci dengan tangan, bilas penyaring dengan air panas (sekitar 40°C) agar minyak mudah terlepas. Sikat penyaring, bilas dan keringkan sebelum digunakan. Jika menggunakan mesin pencuci piring, pilihlah program yang sesuai. Keringkan sebelum digunakan. Note: perubahan warna bisa saja terjadi Bersihkan tempat untuk penyaring hanya dengan tangan, menggunakan air hangat dan deterjen. Cara melepaskan dan memasang penyaring minyak, lihat diagram. Masukkan bagian belakang dari penyaring pada kotak penyaring dan tahan penyaring dengan kedua tangan. Tekan kunci dan tarik ke arah bawah, lepaskan dan rasakn ada bunyi "klik". Penyaring Karbon (yang dipakai) (Gbr. 15 & Gbr. 15.1). Penyaring karbon harus diganti saat Anda melihat indikator oranye menyala pada display atau jika filter terlihat kotor atau berubah warna, biasanya setelah 2 bulan tergantung dari kondisi penggunaan. Penyaring ini tidak dapat dicuci atau diperbaiki. Untuk memastikan alat ini berfungsi secara efektif, perawatan secara berkala sangatlah penting, karena minyak yang menumpuk akan menghambat sirkulasi. Untuk melepas dan memasang penyaring karbon, lihat pada gambar. Lepaskan penyaring minyak. Lepaskan penyaring minyak dari tempatnya. Putar penyaring karbon searah jarum jam lalu tarik ke bawah. Ulangi langkah tersebut setelah mengganti penyaring karbon yang baru. Membersihkan Permukaan Tudung Hisap Bersihkan tudung hisap dengan air hangat, deterjen dan kain yang lembut. Lalu keringkan dengan kain yang tidak berserat. Jangan gunakan benda kasar yang bisa merusak permukaan tudung hisap. Membersihkan Wadah Minyak (Gbr. 16 & Gbr. 16.1) Lepaskan penyaring minyak. Lepas wadah minyak dan bersihkan dengan air hangat dan deterjen. Keringkan dahulu sebelum dipasang. Gbr. 14 Gbr. 15 Gbr. 15.1 Gbr. 16 Gbr. 16.1

MAINTENANCE AND CARE

Halaman 10

MAINTENANCE AND CARE Mengganti lampu (Gbr. 17 & Gbr. 17.1) Pastikan tudung hisap sudah tidak tersambung dengan listrik. Note: Gantilah lampu dengan karakteristik yang sama, karena jika tidak, itu dapat merusak komponen listrik. Lepaskan penyaring minyak dan dorong lampu ke arah luar. Cabut kabel dari terminal. Ganti lampu yang rusak dan sambungkan kembali ke listrik. Lakukan langkah sebaliknya saat ingin memasang. Anda sangat dianjurkan untuk mengikuti petunjuk keselamatan ini. Perusahaan tidak bertanggungjawab atas kerusakan produk atau bahaya kebakaran akibat tidak dipatuhinya rekomendasi keselamatan diatas. Gbr. 17 Gbr. 17.1

PEMECAHAN MASALAH

Halaman 11

PEMECAHAN MASALAH Masalah Penyebab Solusi Alat tidak berfungsi Tidak ada arus listrik Periksa bahwa kabel sudah tersambung dan tombol ON sudah menyala. Sirkulasi udara tidak baik Penyaring minyak mungki tersumbat akibat minyak yang menumpuk. Penyaring karbon mungki tersumbat akibat minyak yang menumpuk. Motor menyala tetapi tidak ada sirkulasi Katup macet Proses hisap tidak efektif Ventilasi yang tidak memadai Penyaring karbon belum terpasang Suara bising Mungkin ada benda asing yang bersentuhan dengan baling-baling kipas Lampu tidak menyala Lampu terbakar Koneksi lampu terputus Perbaiki koneksinya Jika masalah berlanjut setelah pemeriksaan diatas, silahkan hubungi Layanan Purna Jual Rinnai untuk bantuan lebih lanjut. . Salinlah nomor model dari tudung hisap Anda seperti yang ada pada gambar (Gbr.16). Untuk garansi perbaikan, harap tunjukkan kwitansi pembelian dan kartu garansi Anda. Bersihkan penyaring minyak dan pasang setelah kering Ganti penyaring karbon dengan yang baru Silahkan hubungi Layanan Purna Jual Rinnai Pastikan dapur memiliki ventilasi yang cukup untuk masuknya udara bersih Pasang penyaring karbon pada mode resirkulasi Silahkan hubungi Layanan Purna Jual Rinnai Replace the lamps Gbr. 16 Note: Rating plate hanya untuk tujuan ilustrasi dan tiap-tiap model akan bervariasi.
