Owner's Manual Wuling Binguo EV 2025

Q: Bagaimana cara cepat mencari topik di Wuling Binguo EV Owner's Manual?

Gunakan daftar isi untuk melompat ke bagian yang Anda butuhkan. Halaman daftar isi pada manual ini mencantumkan bagian-bagian utama dokumen untuk mempermudah navigasi.

Q: Apa isi utama Wuling Binguo EV Owner's Manual?

Wuling Binguo EV Owner's Manual berisi panduan penggunaan, keselamatan, perawatan, dan referensi teknis. Manual ini memiliki sekitar 65 halaman yang bisa dipakai sebagai rujukan saat mencari prosedur atau data tertentu.

Q: Apa itu Wuling Binguo EV?

Wuling Binguo EV adalah Battery Electric Vehicle (BEV) yang diproduksi oleh SGMW, dirancang dengan teknologi canggih, fitur keamanan, dan ramah lingkungan. Kendaraan ini dilengkapi dengan dua jenis baterai untuk penggerak utama dan sistem kelistrikan umum.

Q: Bagaimana cara mendapatkan Panduan Pemilik lengkap Wuling Binguo EV?

Anda dapat mengakses Panduan Pemilik Wuling Binguo EV termutakhir dan lengkap melalui aplikasi MyWuling+ di ponsel Anda. Disarankan untuk menyimpan buku panduan ini di dalam kendaraan sebagai referensi setiap saat.

Q: Apa saja jenis baterai yang digunakan di Wuling Binguo EV?

Wuling Binguo EV dilengkapi dengan dua jenis baterai: baterai bertegangan tinggi yang terletak di bawah rangka untuk menyediakan daya penggerak utama kendaraan, serta baterai mobil 12V umum di kompartemen depan untuk instrumen, lampu, dan modul-modul yang sesuai.

Q: Bagaimana cara merawat baterai Wuling Binguo EV saat disimpan lama?

Untuk mencegah kerusakan baterai bertegangan tinggi, pastikan daya baterai berada di atas 50% saat kendaraan disimpan. Lakukan pengisian lambat hingga penuh setidaknya sebulan sekali, lalu kurangi daya hingga kondisi baterai sekitar 40%-60%. Kerusakan akibat over-discharge baterai yang tidak dirawat sesuai instruksi tidak akan ditanggung oleh garansi.

Q: Apa saja fitur keamanan utama di Wuling Binguo EV?

Wuling Binguo EV terintegrasi dengan berbagai fitur keamanan canggih seperti sistem Airbag depan, Anti-lock Brake System (ABS), Electronic Brake Force Distribution (EBD), dan Electric Power Steering (EPS). Kendaraan ini juga dilengkapi dengan sabuk pengaman di setiap kursi dan sistem pendukung lainnya.

Q: Berapa jarak jangkauan kunci remot Wuling Binguo EV?

Jarak efektif kunci remot Wuling Binguo EV adalah sekitar 15 meter tanpa pembatas. Namun, jangkauan fungsi remot kontrol ini mungkin dapat berbeda karena alasan lingkungan.

Q: Bagaimana cara membuka semua jendela Wuling Binguo EV dari jarak jauh?

Anda dapat membuka semua jendela Wuling Binguo EV secara otomatis dan bergantian dengan menekan dan menahan tombol 'buka kunci' pada remot selama sekitar 2 detik.

Q: Apa fungsi Passive Entry / Passive Locking* pada Wuling Binguo EV?

Fitur opsional Passive Entry / Passive Locking* memungkinkan Anda mengunci atau membuka kunci pintu Wuling Binguo EV dengan menekan tombol pada gagang pintu depan atau pintu bagasi. Sistem ini akan berfungsi dengan kondisi kunci berada dalam jangkauan sensor (1,2m), semua pintu tertutup rapat, dan tidak ada kunci di dalam kendaraan.

Memuat halaman 1...

Halaman 1 Owner's Manual Wuling Binguo EV 2025

Panduan Cepat dari Manual

Sumber PDF

Diambil langsung dari isi dokumen — jawaban ini mengutip halaman spesifik dari PDF manual ini.

Bagaimana cara cepat mencari topik di Wuling Binguo EV Owner's Manual?

Apa isi utama Wuling Binguo EV Owner's Manual?

Pertanyaan Umum

Jawaban seputar perawatan dan perbaikan Wuling Binguo EV 2025 berdasarkan buku pedoman ini.

Apa itu Wuling Binguo EV?

Bagaimana cara mendapatkan Panduan Pemilik lengkap Wuling Binguo EV?

Apa saja jenis baterai yang digunakan di Wuling Binguo EV?

Bagaimana cara merawat baterai Wuling Binguo EV saat disimpan lama?

Apa saja fitur keamanan utama di Wuling Binguo EV?

Berapa jarak jangkauan kunci remot Wuling Binguo EV?

Bagaimana cara membuka semua jendela Wuling Binguo EV dari jarak jauh?

Apa fungsi Passive Entry / Passive Locking* pada Wuling Binguo EV?

Apakah Wuling Binguo EV memiliki fitur rem parkir otomatis?

Bagaimana cara mengaktifkan kondisi 'READY' pada Wuling Binguo EV untuk mulai berkendara?

Berapa kecepatan maksimal mode Economy+ pada Wuling Binguo EV?

Apa itu sistem Energy Recovery pada Wuling Binguo EV?

Kapan sistem Energy Recovery tidak berfungsi penuh pada Wuling Binguo EV?

Apa itu fitur 'Crawl' pada Wuling Binguo EV?

Bisakah anak-anak menggunakan kursi penumpang depan yang dilengkapi Airbag di Wuling Binguo EV?

Apa yang harus dilakukan jika terjadi kecelakaan pada Wuling Binguo EV?

Apa yang dimaksud dengan kabel berwarna oranye di Wuling Binguo EV?

Bagaimana cara mengetahui jika ada masalah pada sistem Airbag Wuling Binguo EV?

Apakah Wuling Binguo EV dilengkapi dengan Cruise Control?

Di mana saya bisa memperbaiki Wuling Binguo EV saya?

Apakah konten ini membantu?

Owner's Manual Wuling Binguo EV 2025 — Isi Lengkap 65 Halaman

Halaman 1

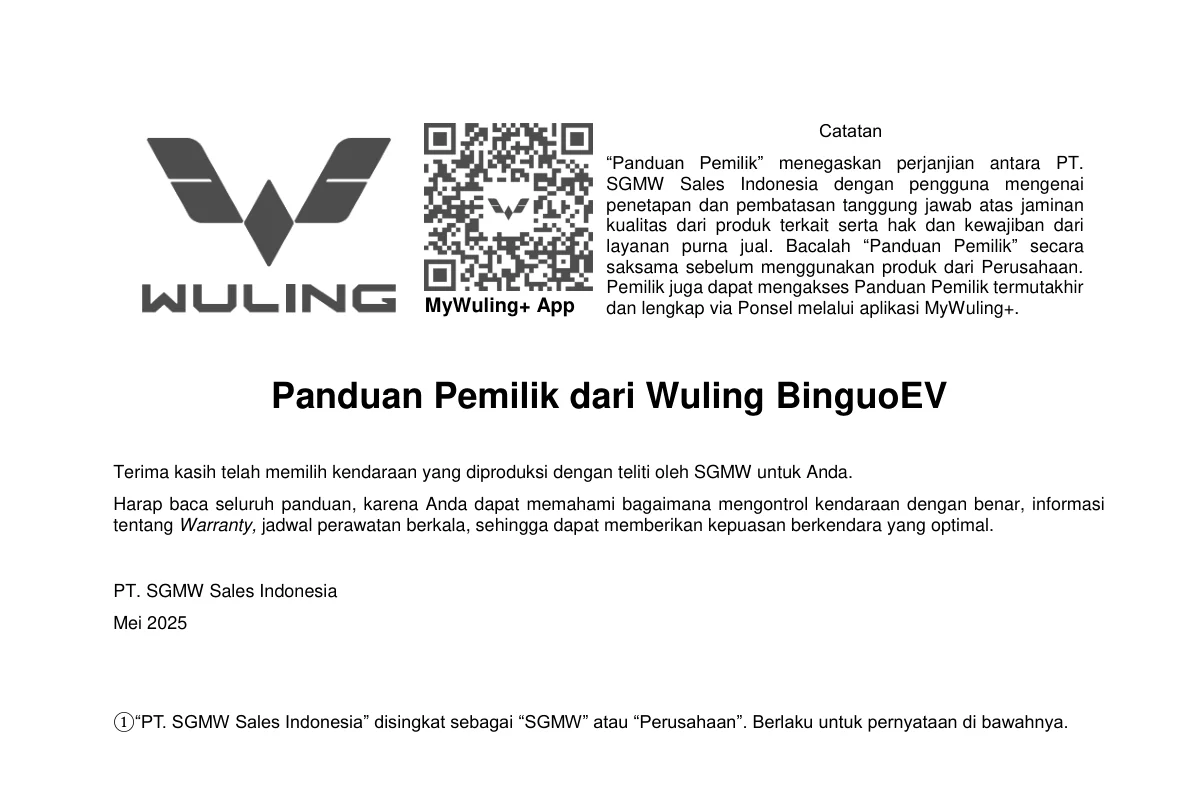

Catatan MyWuling+ App Panduan Pemilik dari Wuling BinguoEV Terima kasih telah memilih kendaraan yang diproduksi dengan teliti oleh SGMW untuk Anda. Harap baca seluruh panduan, karena Anda dapat memahami bagaimana mengontrol kendaraan dengan benar, informasi tentang Warranty, jadwal perawatan berkala, sehingga dapat memberikan kepuasan berkendara yang optimal. PT. SGMW Sales Indonesia Mei 2025 “PT. SGMW Sales Indonesia” disingkat sebagai “SGMW” atau “Perusahaan”. Berlaku untuk pernyataan di bawahnya. “Panduan Pemilik” menegaskan perjanjian antara PT. SGMW Sales Indonesia dengan pengguna mengenai penetapan dan pembatasan tanggung jawab atas jaminan kualitas dari produk terkait serta hak dan kewajiban dari layanan purna jual. Bacalah “Panduan Pemilik” secara saksama sebelum menggunakan produk dari Perusahaan. Pemilik juga dapat mengakses Panduan Pemilik termutakhir dan lengkap via Ponsel melalui aplikasi MyWuling+.

Daftar Isi

Halaman 3

Daftar Isi Daftar Isi Daftar Isi ................................................................... 1 Pengantar ............................................................... 2 Pemeriksaan Kendaraan Sebelum Penyerahan ... 7 Informasi Produk ................................................... 11 Kunci, Pintu dan Jendela ...................................... 13 Kursi dan Perlengkapan Keamanan ..................... 17 Instrumen dan Perangkat Kontrol ......................... 25 Penerangan .......................................................... 34 Sistem Pengatur Suhu ......................................... 35 Panduan Berkendara dan Pengoperasian ........... 36 Perawatan Kendaraan .......................................... 51 Data Teknis .......................................................... 60 Daftar Perlengkapan Kendaraan .......................... 63

Pengantar Menggunakan Panduan Ini

Halaman 4

2 Pengantar Pengantar Bengkel Resmi terdekat untuk keperluan perawatan dan perbaikan kendaraan Anda. Kendaraan ini terintegrasi dengan berbagai fitur berteknologi canggih, keamanan dan perlindungan lingkungan. Harap simpan Panduan ini di dalam kendaraan Anda sebagai referensi yang digunakan setiap saat. Jika Anda ingin menjual kembali kendaraan Anda, harap serahkan Panduan ini kepada pembeli baru untuk digunakan setiap saat. Menggunakan Panduan Ini Buku panduan pemilik ini memberikan informasi yang dibutuhkan untuk mendukung agar Anda dapat berkendara dengan aman dan efektif. Anda perlu menyadari bahwa pengoperasian yang tidak benar dapat menyebabkan kecelakaan dan berbahaya bagi Anda.  Bab “Pengantar” merupakan pengantar umum.  Isi di bagian awal Panduan dan tiap Selain itu, Anda harus selalu mematuhi hukum dan peraturan yang berlaku di negara Anda, yang mungkin saja berbeda dengan informasi yang tercantum di dalam buku panduan pemilik ini. bab memberikan informasi posisi yang spesifik kepada Anda.  Data arah (seperti kiri, kanan,depan dan belakang) merujuk arah pengemudian sebagai arah depan.  Beberapa fitur yang dijelaskan dalam PT. SGMW Sales Indonesia menjamin bahwa seluruh pekerja di Bengkel Resmi ② telah terlatih dengan baik melalui pelatihan profesional, sehingga mereka dapat memberikan layanan prima dan memuaskan. Silakan hubungi panduan ini mungkin tidak tersedia di semua model, dan mungkin berbeda sesuai dengan fitur di setiap model kendaraan.  Informasi dan spesifikasi yang terdapat di buku Panduan Pemilik ini berlaku pada saat buku ini disetujui untuk dicetak. Perusahaan berhak mengubah dan mencetak kembali buku Panduan ini dan berhak untuk mengubah produk setelah pencetakan buku Panduan tanpa pemberitahuan sebelumnya. Gambar dalam Panduan ini terdiri atas diagram skema yang diperuntukkan sebagai referensi. Jika gambar tidak sesuai dengan objek, objek sesungguhnya yang berlaku.

Informasi Penting

Halaman 5

Pengantar 3 Informasi Penting PERHATIAN Bagian yang ditandai “PERHATIAN” menunjukkan bahwa kendaraan dapat mengalami kerusakan. Mengabaikan informasi ini dapat menyebabkan kerusakan pada kendaraan Anda. CATATAN Bagian yang ditandai dengan “CATATAN” menunjukkan tindakan pencegahan selama pengoperasian. Mengabaikan informasi ini dapat menyebabkan pengoperasian kendaraan yang tidak tepat. BAHAYA Bagian yang ditandai dengan "BAHAYA" menunjukkan risiko kerusakan berat. Mengabaikan informasi ini dapat membahayakan jiwa. PERINGATAN Bagian yang ditandai dengan “PERINGATAN” menunjukkan adanya risiko kecelakaan atau bahaya. Mengabaikan informasi ini dapat menyebabkan cedera. “Bengkel Resmi PT. SGMW Sales Indonesia” disingkat sebagai “Bengkel Resmi” atau “Bengkel”. Berlaku untuk pernyataan di bawahnya Tanda bintang “*” setelah judul atau teks menunjukkan bahwa fitur yang ditunjukkan adalah opsional, dan kendaraan yang Anda miliki mungkin tidak dilengkapi dengan fitur tersebut. Produk aktual mungkin mengalami pembaharuan dan tidak pada cetakan buku ini. Sehingga produk aktual menjadi acuan utama. Buku ini memiliki hak cipta oleh PT. SGMW Sales Indonesia, hak cipta dilindungi.

Informasi Penting

Halaman 6

4 Pengantar Informasi Umum semua kabel, port, dan colokan pada jalur pengisian daya memiliki beban tidak kurang dari 10A (>2000W). Pastikan untuk meminta ahli listrik profesional untuk memasang instalasi rangkaian pengisian daya untuk Anda. Instalasi rangkaian pengisian daya harus di-ground dengan benar dan saklar utama serta perangkat pelindung kebocoran harus dipasang. 4. Kabel berwarna oranye pada 1. Kendaraan ini adalah kendaraan listrik dengan baterai (Battery Electric Vehicle / BEV), dan beberapa operasi dan karakteristiknya berbeda dari kendaraan berbahan bakar tradisional. Oleh karena itu, harap baca Manual dengan saksama sebelum menggunakan kendaraan ini. 2. Kendaraan ini digerakkan oleh energi listrik. Kendaraan dilengkapi dengan dua baterai, salah satunya adalah baterai bertegangan tinggi yang terletak di bawah rangka untuk menyediakan daya penggerak pada kendaraan, dan yang lainnya adalah baterai mobil 12V umum yang terletak di kompartemen depan untuk menyediakan daya untuk instrumen, lampu, dan modul- modul yang sesuai. 3. Saat baterai bertegangan tinggi kendaraan ini merupakan kabel tegangan tinggi. Jangan menyentuhnya. Harap beri perhatian khusus pada tanda peringatan yang dipasang pada pembungkus komponen bertegangan tinggi. 5. Ketika pintu pengemudi dibuka maka kendaraan akan otomatis masuk ke dalam mode high voltage. Injak pedal rem untuk masuk mode READY setelah dalam keadaan high voltage aktif. 6. Setelah kendaraan masuk dalam hendak diisi dengan arus bolak- balik 220V (cth. suplai daya rumah tangga umum), pastikan bahwa kondisi high voltage, maka kelistrikan utama akan dipasok oleh baterai bertegangan tinggi sehingga Anda dapat menggunakan seluruh fitur kendaraan seperti lampu, A/C dan lainnya. Baterai bertegangan tinggi juga akan menyuplai daya ke baterai 12V kendaraan. 7. Ketika kami menemukan data yang tidak normal dari kendaraan Anda pada server back end, personel servis kami dapat menghubungi Anda. Kami membutuhkan dukungan dan kerja sama Anda untuk menghindari kemungkinan bahaya yang dapat timbul. 8. Dilarang menggunakan alat dengan ground palsu yang dapat memunculkan potensi bahaya kejutan listrik saat melakukan pengisian daya. PERHATIAN Setelah pengiriman kendaraan, harap isi penuh baterai bertegangan tinggi hingga 100% tepat waktu sebelum daya lebih rendah dari 30% untuk menjaga kondisinya.

Pemberitahuan

Halaman 7

Pemberitahuan 4. Jangan membongkar atau memodifikasi peralatan listrik di dalam kendaraan. Jika tidak, Anda dapat menyebabkan konsekuensi serius seperti arus pendek pada rangkaian listrik, terbakar, dan kebakaran. 5. Dalam kasus kecelakaan kendaraan: Jika waktu memungkinkan, aktifkan rem parkir, matikan suplai daya kendaraan, nyalakan lampu peringatan bahaya, pasang tanda peringatan segitiga, turun dari kendaraan, dan segera hubungi bengkel resmi. Jika waktu tidak memungkinkan, seperti saat kendaraan terbakar atau mengeluarkan bau terbakar yang menyengat, harap segera aktifkan rem parkir dan matikan daya kendaraan kemudian segera keluar dari kendaraan. 6. Jika kebakaran hebat atau api 1. Ada peralatan listrik bertegangan tinggi (High Voltage / HV) dan bertegangan rendah (Low Voltage / LV) di dalam kendaraan. Peralatan listrik bertegangan rendah, termasuk panel instrumen, sistem audio, lampu, klakson, blower, dll., memiliki tegangan operasi 12V. Peralatan listrik bertegangan tinggi meliputi: drive motor, motor controller, baterai bertegangan tinggi, voltage converter (DC/DC), on-board charger, kompresor A/C, penghangat udara, dll. 2. Setiap komponen bertegangan tinggi memiliki label peringatan. Harap perhatikan peringatan yang relevan. Untuk menghindari kejutan listrik, jangan sentuh komponen-komponen, kabel, dan konektornya. 3. Jangan sentuh kabel bertegangan semakin besar, segera turun dan menjauh dari kendaraan dan hubungi pemadam kebakaran. Jika api tidak intensif, gunakan alat pemadam api berbasis air untuk memadamkan api dan tinggi yang berwarna oranye yang terbuka atau rusak. Jika tidak, Anda dapat terkena risiko kejutan listrik. Pengantar 5 menjaga jarak aman dari sumber api. 7. Jika Anda perlu mengganti baterai bertegangan tinggi, berikan yang lama ke bengkel resmi untuk dapat ditangani dengan semestinya. Baterai bertegangan tinggi yang dibuang sembarangan akan menyebabkan polusi lingkungan dan dapat menyebabkan cedera. 8. Ketika indikator daya pada panel instrument berubah menjadi merah, hal ini menunjukkan bahwa daya baterai bertegangan tinggi dalam kondisi rendah. Isi daya sesegera mungkin, jangan menunggu untuk mengisi hingga daya habis total. Jika tidak, masa pakai baterai bertegangan tinggi dapat berkurang. Isi baterai berdaya tinggi hingga penuh setidaknya setiap dua minggu sekali untuk pemeliharaan saat kendaraan sedang digunakan. Jika kendaraan Anda akan disimpan untuk waktu yang lama, sebelum menyimpan maka baterai bertegangan tinggi perlu diisi terlebih dahulu hingga lebih

Pemberitahuan

Halaman 8

6 Pengantar dari 50%. Dalam masa penyimpanan maka lakukan pengisian setidaknya sekali dalam sebulan dengan menggunakan pengisian lambat hingga penuh kemudian kurangi daya hingga kondisi baterai di sekitar 40%- 60%. BAHAYA Jangan membongkar baterai bertegangan tinggi tanpa izin. Ketika menangani kecelakaan, pihak terkait tidak boleh memotong atau memukul baterai bertegangan tinggi agar baterai tidak bocor atau berubah bentuk yang memungkinkan mencederai orang di sekitarnya. PERINGATAN Kerusakan yang disebabkan oleh over-discharge baterai bertegangan tinggi dari unit yang tersimpan lama dan gagal dirawat sesuai dengan instruksi yang diperlukan maka tidak akan ditanggung oleh warranty. BAHAYA Jangan mengubah port pengisian daya atau peralatan pengisian daya. Jika tidak, gangguan fungsi pada pengisian daya atau bahkan kebakaran dapat terjadi.

Pemberitahuan

Halaman 9

Pemeriksaan Kendaraan Sebelum Penyerahan Pre Delivery Inspection Kendaraan Anda telah kami persiapkan sebaik-baiknya dengan standard pre-delivery kendaraan PT. SGMW Sales Indonesia sebelum diserahkan kepada Anda. We have well prepared your vehicle according to PT. SGMW Sales Indonesia pre-delivery standard before delivered to you A. Bagian Luar Kendaraan (Eksterior) Vehicle Exterior  Kondisi cat (tergores / kelainan) Paint condition (scratch/ abnormal)  Kondisi bodi (penyok/karat/kelainan) Body condition (dent/rust/abnormal)  Sticker/label/plastik dekorasi Sticker/tag/moulding  Kondisi kaca Glasses condition  Kondisi gagang pintu (buka dan tutup) Door handle condition (open & close)  Kondisi tutup port pengisian daya Charging port lid condition  Karet kaca dan karet pintu Weatherstrip and door opening trim  Kap mesin (buka dan tutup) Engine hood (open & close)  Tekanan angin ban Tire pressure Pemeriksaan Kendaraan Sebelum Penyerahan 7 B. Dalam Ruang Mesin Engine Compartment  Level minyak rem Brake fluid level  Level air washer Washer fluid level  Level air radiator Radiator coolant level  Tidak ada kebocoran cairan dalam ruang mesin No liquid leakage in engine compartment  Soket kabel Wiring harness connector  Persambungan selang-selang Hose connector

Pemberitahuan

Halaman 10

8 Pemeriksaan Kendaraan Sebelum Penyerahan C. Bagian Bawah Kendaraan (Under Carrier) Under Body  Kondisi ban dan velg Tire and wheel rim condition  Tidak ada kebocoran (oli, cairan) No leakage (oil, fluid)  Kondisi piringan rem Disc brake condition  Tidak ada kerusakan bagian bawah kendaraan No damage on the under carrier  Torsi mur pengikat roda Wheel nuts torque D. Bagian Dalam Kendaraan (Interior) Vehicle Interior  Fungsi dan tampilan jok, headrest dan armrest Seat, headrest, armrest function and appearance  Fungsi sabuk keselamatan Seatbelt function  Sistem pengunci dan penyetelan roda kemudi Steering wheel lack and adjustment  Laci & console box (buka dan tutup) Glove box & console box (open and close)  Sistem audio Audio system  Port pengisi daya Charging ports  Fungsi kaca spion Mirror function  Tidak ada kelainan pada lampu indicator saat kondisi “READY” No abnormalities on indicators when “READY” condition  Fungsi indikator lampu jauh, sein & hazard High beam, signal & hazard lamp indicator  Periksa seluruh lampu (dalam dan luar) Check all lamps (inside & outside)  Fungsi wiper, washer dan klakson Wiper, washer & horn function  Fungsi pendingin udara A/C function

Pemberitahuan

Halaman 11

E. Test Pengoperasian Final Inspection  Plastik pelindung Protective cover  Kaca spion Rearview mirror  Kondisi kebersihan interior Interior Cleanliness  Perangkat perlengkapan kendaraan (alat pemadam api ringan, alat penambal ban, pengisi daya portable, dll) Vehicle accessory tools (fire extinguisher, tire repair kit, portable charger, etc.)  Dokumen (buku panduan pengguna) Document (Owner’s Manual)  ………………………………………  ……………………………………… Pemeriksaan sebelum penyerahan dilakukan pada: This pre-delivery inspection is conducted on: Tanggal / Date : _______________ KM / Odometer : _______________KM Dealer pelaksana :_____________________________ (Servicing dealer) Operation Test  Transmisi Transmission  Meter dan indikator Meter and indicator  Pengoperasian rem Brake operation  Fungsi roda kemudi Steering function  Suara dan getaran kendaraan Vehicle noise and vibration  Fungsi penguncian pintu Door lock function  Fungsi kendali kaca jendela Power window function Catatan: Berikan tanda √ pada kotak apabila instruksi telah dikerjakan Note: Fill mark √ in the box if the inspection has been done Pemeriksaan Kendaraan Sebelum Penyerahan 9 F. Pemeriksaan Akhir Tanda tangan dan stempel kepala bengkel Service Manager Sign and Tanda tangan pelaksana PDI executor sign Stamp

Pemberitahuan

Halaman 13

# INFORMASI PRODUK ## *PRODUCT INFORMATION*

Pemberitahuan

Halaman 14

Kunci, Pintu dan Jendela ......... 13 Perawatan Kendaraan .............. 51 Sistem Remot Kontrol Door Lock 13 Daftar Pemeriksaan Untuk Pengemudi .................................. 51 Kursi dan Perlengkapan Keamanan .................................. 17 Ruang Mesin ............................... 53 Pengaturan Kursi ........................ 17 Minyak Rem ................................ 54 Sabuk Pengaman........................ 18 Sekring ........................................ 54 Kursi Anak ................................... 19 Embun Pada Lampu ................... 55 Sistem Airbag .............................. 20 Roda dan Ban ............................. 55 Instrumen dan Perangkat Kontrol ....................................... 25 Melakukan Jumper Baterai (Baterai Mati) ............................................ 57 Lampu Indikator Panel Instrumen .................................... 28 Menderek Kendaraan ................. 58 Data Teknis ................................ 60 Penerangan ................................ 34 Daftar Perlengkapan Kendaraan.................................. 63 Sistem Pengatur Suhu .............. 35 Panel Kontrol A/C ........................ 35 Daftar Komponen Aksesori ......... 63 Panduan Berkendara dan Pengoperasian .......................... 36 Rem Parkir .................................. 40

Kunci, Pintu dan Jendela

Halaman 15

Kunci , Pintu dan Jendela 13 Kunci, Pintu dan Jendela digunakan untuk membuka pintu kendaraan. Demi alasan keamanan, simpan pelat nomor kunci di tempat yang aman untuk mencegah pembuatan kunci yang tidak resmi. Sistem Remot Kontrol Door Lock Jarak efektif remot kontrol adalah sekitar 15 m tanpa pembatas. Jangkauan fungsi remot kontrol mungkin dapat berbeda karena alasan lingkungan. : Tombol kunci. Tekan tombol sekali untuk mengunci semua pintu setelah semua pintu tertutup; lampu peringatan akan berkedip dua kali, dan kendaraan berada dalam kondisi anti-theft. : Tombol buka kunci. Tekan tombol sekali untuk membuka kunci semua pintu; lampu peringatan akan berkedip sekali, dan kondisi anti-theft akan dinonaktifkan. : Tombol buka kunci pintu bagasi. Tekan dan tahan selama sekitar 3 detik; kunci pintu bagasi akan terbuka. Kendaraan ini memiliki 2 jenis kunci yaitu : 1. Kunci remot, 2. Kunci mekanis. Kunci mekanis hanya dapat Penurunan Jendela Jarak Jauh Tekan dan tahan tombol buka selama sekitar 2 detik untuk menurunkan semua jendela secara otomatis dan bergantian. Fungsi Pencarian Kendaraan Tekan dan tahan tombol kunci selama sekitar 2 detik untuk mengaktifkan fungsi pencarian kendaraan, dan lampu akan berkedip 20 kali. Suara Peringatan Kendaraan akan memberikan tanda peringatan berupa suara klakson dan / atau lampu peringatan bahaya apabila pintu gagal terkunci saat tombol kunci remot ditekan. Kondisi ini meliputi : 1. Ada pintu yang tidak tertutup rapat (termasuk pintu bagasi); 2. Kunci pintu berada dalam perlin- dungan termal;

Kunci, Pintu dan Jendela

Halaman 16

14 Kunci, Pintu dan Jendela Penguncian dan Pembukaan Kunci dari Dalam Pembukaan Pintu Bagasi dari Dalam Ruang Bagasi Tekan tombol pembuka kunci pada pintu pengendara atau tarik gagang pintu dari dalam sebanyak 2 kali untuk membuka pintu yang dalam keadaan terkunci. Jika metode pembukaan pintu bagasi tidak berfungsi, pintu bagasi dapat dibuka sementara dengan langkah- langkah berikut: Buka penutup trim kunci pintu bagasi, dan Anda dapat melihat kenop berlubang. Gunakan obeng pipih dan putar kenop searah jarum jam untuk membuka pintu bagasi. Passive Entry / Passive Locking* Dengan menekan tombol yang terdapat pada gagang pintu depan maka dapat mengunci atau membuka kunci pintu. Sistem akan bekerja dengan kondisi : 1. Ignition pada posisi LOCK. 2. Kunci berada dalam jangkauan sensor PEPS (1,2m). 3. Semua pintu dalam kondisi tertutup rapat. 4. Tidak terdapat kunci di dalam kendaraan.

Kunci, Pintu dan Jendela

Halaman 17

Kunci , Pintu dan Jendela 15 Passive Unlocking / Passive Locking Pintu Bagasi* Penguncian dan Pembukaan Kunci dengan Kunci Mekanis Dengan menekan tombol yang terdapat pada pintu bagasi maka dapat mengunci atau membuka kunci pintu bagasi. Sistem akan bekerja dengan kondisi : 1. Ignition pada posisi LOCK. 2. Kunci berada dalam jangkauan sensor PEPS (1,2m). 3. Semua pintu dalam kondisi tertutup rapat. 4. Tidak terdapat kunci di dalam ken- Lepaskan penutup kunci pada handle pintu sebelah kiri kendaraan menggunakan kunci mekanis. Setelah penutup kunci terbuka, masukkan kunci ke slot dan putar kunci mekanis untuk daraan. membuka kunci atau mengunci pintu. Pintu yang dapat dibuka dan dikunci dengan kunci mekanis hanya pintu kiri depan. Mengunci dan Membuka Kunci Pintu Saat Baterai Kunci Remot Lemah* Saat baterai kunci melemah, ada kemungkinan terjadinya kendaraan tidak dapat dikunci. Untuk kondisi darurat saat kunci mekanis tidak terbawa dan butuh meninggalkan kendaraan dalam kondisi terkunci maka tempelkan kunci remot ke gagang pintu pengemudi dan tekan tombol PEPS untuk mengunci pintu. Sebelum meninggalkan kendaraan,

Kunci, Pintu dan Jendela

Halaman 18

16 Kunci, Pintu dan Jendela pastikan lagi pintu sudah benar-benar terkunci. Spion Luar Lipat Elektrik* Mengatur Spion Luar Elektrik Tekan tombol untuk melipat spion luar secara otomatis. Tekan tombol sekali lagi untuk mengembalikan spion ke posisi semula. Kaca spion dapat diatur melalui switch pengaturan spion elektrik yang terletak di sebelah kanan panel instrumen. Ikuti langkah-langkah di bawah ini untuk mengatur spion luar: Spion luar akan melipat secara otomatis saat pintu terkunci. Spion akan kembali ke posisi semula saat kunci pintu terbuka. 1. Pilih spion yang ingin Anda atur. Tekan tombol "L" atau "R" pada switch pemilih untuk menun- jukkan spion kiri atau kanan yang diatur. 2. Arahkan thumbstick untuk mengatur spion yang dipilih ke atas, bawah, kiri, maupun kanan. Jika tombol lipat elektrik ditekan, spion luar tidak akan terbuka secara otomatis saat kunci pintu terbuka. Power Window Saat ignition switch berada di posisi ON, power window dapat dikontrol menggunakan power window switch yang berada pada masing-masing pintu atau pintu pengendara. Tekan switch untuk menurunkan jendela, dan tarik ke atas untuk menaikkan jendela hingga posisi yang diinginkan. Switch jendela selain pengendara juga dapat dinon-aktifkan / dikunci melalui switch yang terdapat pada pintu pengendara sehingga tidak dapat dimainkan oleh anak di bawah umur.

Kursi dan Perlengkapan Keamanan

Halaman 19

Kursi dan Perlengkapan Keamanan  Saat duduk, bahu Anda harus bersandar pada sandaran punggung sejauh mungkin. Atur kemiringan sandaran punggung agar lengan Anda dapat meraih roda kemudi dengan sedikit menekuk. Jaga agar pundak Anda tetap bersandar pada sandaran punggung saat memutar roda kemudi. Sandaran tidak boleh terlalu menekuk ke belakang. Kami menyarankan sudut kemiringan maksimum sekitar 25o.  Ketinggian kursi harus diatur agar penumpang dapat melihat jelas ke seluruh arah dan posisi layar panel instrumen. Jarak kepala dan bagian atap setidaknya satu jengkal.  Posisi paha ditempatkan di kursi tanpa tertekan. Posisi Kursi dan Kondisi Normal Sandaran Punggung  Saat duduk, Anda harus mundur dan bersandar sejauh mungkin mendekati sandaran punggung. Atur jarak di antara kursi dan pedal untuk memastikan kaki Anda sedikit menekuk selama menginjak pedal. Kursi penumpang harus digeser ke belakang sejauh mungkin. Kursi dan Perlengkapan Keamanan 17 Pengaturan Kursi Mengatur Posisi Kursi Mengatur Sandaran Kursi

Kursi dan Perlengkapan Keamanan

Halaman 20

18 Kursi dan Perlengakapan Keamanan Mengatur Tinggi Kursi cm. Periksa secara berkala apakah semua bagian sistem sabuk pengaman mengalami kerusakan atau tidak berfungsi dengan normal. Ganti bagian dan komponen yang rusak. Sangat disarankan untuk mengganti sabuk pengaman atau tensioner sabuk pengaman setelah kecelakaan di bengkel resmi. Penggunaan Sabuk Pengaman 1. Tarik sabuk pengaman dari recoiler hingga mengelilingi badan tanpa ada yang terbelit. Sabuk pengaman di desain hanya untuk satu penumpang setiap kursi. Sabuk pengaman tidak dapat digunakan untuk anak di bawah 12 tahun atau tingginya kurang dari 150 2. Masukkan pelat pengait pada gesper dengan benar. Tarik paksa sabuk bahu untuk mengatur tingkat kekencangan sabuk pinggang. Pemakaian yang kendur atau berat akan menghambat pemakaian sabuk pengaman. Jangan meletakkan ba- rang seperti (tas, telepon genggam) di antara sabuk pengaman dan tubuh Anda.

Kursi dan Perlengkapan Keamanan

Halaman 21

Mengendurkan Sabuk pengaman memberikan perlindungan bagi semua penumpang, termasuk wanita hamil. Seperti penumpang lain, jika wanita hamil tidak menggunakan sabuk pengaman, mereka dapat mengalami cedera serius. Wanita hamil harus memakai sabuk pengaman pada pinggang/bahu selama kehamilan penuh, dan harus dikenakan serendah mungkin. Cara terbaik melindungi rahim adalah memberikan perlindungan keamanan bagi ibunya. Jika sabuk pengaman dikencangkan dengan benar, rahim tidak akan terluka karena tabrakan. Penggunaan sabuk pengaman yang benar adalah kunci untuk memberikan efek perlindungan terbaik bagi wanita hamil dan siapapun. Untuk mengendurkan sabuk pe- ngaman, tekan tombol merah pada gesper. Sabuk Pengaman Untuk Wanita Hamil Kursi dan Perlengkapan Keamanan 19 Kursi Anak Kendaraan tidak dilengkapi kursi anak. Jika Anda ingin memasangnya, Anda dapat memilih kursi anak dengan tipe “umum” ISOFIX. Kursi anak hanya dapat ditempatkan pada kursi baris kedua. Kursi depan tidak dilengkapi dengan bracket sistem anchor. Data statistik kecelakaan menunjukkan bahwa penempatan kursi anak pada kursi baris kedua dapat meningkatkan keamanan anak. ISOFIX Mengatur kursi anak: 1. Titik sambung bagian bawah ISOFIX terletak pada sambungan

Kursi dan Perlengkapan Keamanan

Halaman 22

20 Kursi dan Perlengakapan Keamanan antara sandaran punggung baris kedua dan belakang bantalan kursi. Posisinya dapat diidentifikasi melalui label pada ujung bawah sandaran punggung. Kursi kiri dan kanan masing- masing dilengkapi dengan perangkat ISOFIX. 2. Bersihkan seluruh benda pada 5. Hubungkan tali bagian atas dari kursi anak ke titik sambung yang sesuai pada kendaraan. Untuk mengetahui kapan dan bagaimana untuk mengencangkan tali pengikat bagian atas, lihat instruksi kursi anak. 6. Dorong dan tarik kursi anak ke segala arah untuk memastikan telah terpasang dengan aman. kursi. Pastikan untuk melepas sabuk pengaman dan gesper agar penempatan kursi anak akurat. 3. Tempatkan kursi anak pada kursi 7. Pastikan suhu kursi anak telah sesuai sebelum menempatkan anak pada kursi. baris kedua. 4. Hubungkan kaliper yang tepat pada kursi anak ke perangkat yang tepat pada kendaraan. Operasikan sesuai dengan instruksi kursi anak. ISOFIX mungkin rusak jika mengalami kecelakaan/tabrakan serius. Anda mungkin perlu melakukan perbaikan dan mengganti beberapa komponen. Periksa ISOFIX setelah tabrakan. Sistem Airbag Bergantung pada konfigurasi kendaraan, sistem termasuk Airbag berikut:  Airbag pengemudi depan.  Airbag penumpang depan. (Jika dilengkapi) Untuk semua Airbag kendaraan ditandai dengan tulisan “AIRBAG” pada panel trim atau pada label di dekat lokasi di mana mereka dipasang. Untuk Airbag depan, tulisan “AIRBAG” pada kursi pengemudi terletak di tengah roda kemudi, sedangkan untuk penumpang depan terletak pada panel instrumen. Airbag dapat menambah perlindungan pada penumpang yang menggunakan sabuk pengaman. Meskipun Airbag modern dirancang untuk mengurangi risiko cedera akibat benturan keras saat Airbag mengembang, semua Airbag harus mengembang dengan cepat untuk memberikan efek.

Kursi dan Perlengkapan Keamanan

Halaman 23

Indikator Airbag Posisi Airbag Airbag Pengemudi Depan Pada panel instrumen, terdapat indikator Airbag yang menampilkan simbol bentuk Airbag. Sistem akan memeriksa apakah sistem rangkaian Airbag mengalami kegagalan dan memberikan saran yang tepat melalui indikator. Lihat Bab “Instrumen dan Kontrol” untuk informasi lebih lanjut. Seperti yang ditunjukkan Gambar A di atas, Airbag pengemudi depan terletak di bagian tengah roda kemudi. Seperti yang ditunjukkan Gambar B di atas, Airbag penumpang depan terletak di bagian panel instrumen samping penumpang. Beberapa model mungkin tidak memiliki Airbag ini, sesuaikan dengan kendaraan Anda. Kursi dan Perlengkapan Keamanan 21 Kapan Airbag Mengembang? Airbag depan dirancang untuk mengembang saat terjadi tabrakan ringan hingga berat dari arah depan untuk mengurangi risiko cedera parah pada bagian kepala dan dada pengemudi dan penumpang depan. Airbag depan mengembang tidak hanya disebabkan oleh kecepatan kendaraan. Namun juga bergantung pada objek yang ditabrak, arah tabrakan, dan penurunan kecepatan per satuan waktu selama tabrakan. Airbag dapat mengembang pada kecepatan tabrakan yang berbeda. Pengembangan Airbag bergantung pada arah tabrakan (melaju lurus atau berbelok) pada saat terjadi tabrakan, saat objek yang ditabrak diam atau bergerak, yang dapat berubah bentuk atau tidak dan objek yang berukuran besar atau kecil. Karena perbedaan desain kendaraan, kondisi pengem- bangan Airbag berbeda pula. Airbag depan tidak akan mengembang jika kendaraan terguling, tertabrak dari belakang, dan bertabrakan di bagian samping. Airbag depan tidak akan

Kursi dan Perlengkapan Keamanan

Halaman 24

22 Kursi dan Perlengakapan Keamanan mengembang saat terjadi tabrakan ringan atau hampir bertabrakan, tabrakan samping atau diagonal, bertabrakan dengan objek berbentuk silinder (seperti tiang telepon dan pohon), tertabrak dari belakang oleh kendaraan yang lebih besar (seperti truk, dll.) dan tabrakan akibat bersenggolan. Setiap desain, Airbag kursi depan dan Airbag tirai samping akan mengembang sesuai dengan posisi tabrakan jika terjadi tabrakan sedang atau parah. kendaraan Anda saat tabrakan, hubungi bengkel resmi untuk mendapatkan analisis dan diagnosis dari profesional. Bagaimana Airbag Mengem- bang? Dalam proses pengembangan, sistem sensor mengirimkan sinyal elektronik untuk memicu pelepasan gas ke dalam generator gas Airbag, kemudian Airbag akan mengembang dari penutupnya. Generator gas, Airbag, dan komponen terkait merupakan bagian dari modul Airbag. Setiap desain, Airbag kursi depan akan mengembang pada sisi di mana kendaraan tertabrak. Airbag tidak mengembang di semua tipe tabrakan. Untuk kecelakaan tertentu, tidak mudah untuk menentukan apakah Airbag harus mengembang sesuai hubungan sebab akibat, kerusakan kendaraan, atau biaya perbaikan dan perawatan. Kendaraan Anda dileng- kapi dengan sensor tabrakan dan modul diagnosis. Jika kecelakaan terjadi pada kekuatan tertentu, modul akan merekam informasi yang relevan setelah terjadi tabrakan. Jika Anda memiliki masalah dengan Airbag Bagaimana Airbag Dapat Mem- berikan Perlindungan? Airbag melengkapi perlindungan yang diberikan sabuk pengaman dengan mendistribusikan kekuatan benturan yang lebih merata ke tubuh penumpang. Namun, Airbag tidak dapat memberikan perlindungan saat tabrakan jika arah tubuh penumpang tidak mengenai Airbag, seperti halnya objek asing yang menabrak kendaraan. Airbag tidak dapat memberikan perlindungan yang sesuai. Airbag harus dianggap sebagai perangkat keamanan pelengkap sabuk pengaman. Apa yang Harus Anda Perhatikan Saat Airbag Mengembang? Saat Airbag mengembang, Airbag akan mengempis dengan cepat. Bahkan Anda tidak akan menyadari jika Airbag telah mengembang karena waktu pengempisan sangat cepat. Ventilasi Airbag juga dapat mengeluarkan asap dan debu. PERINGATAN Saat Airbag mengembang, udara dapat menyebarkan debu. Semua orang harus keluar dari dalam kendaraan secepat mungkin. Jika Anda memiliki masalah pernapasan dan tidak dapat keluar dari mobil, buka jendela atau pintu untuk mendapatkan udara segar. Jika Anda memiliki masalah dengan Airbag setelah mengembang, segera berkonsultasi dengan dokter secepat mungkin.

Kursi dan Perlengkapan Keamanan

Halaman 25

Setelah terjadi tabrakan, jika sistem vehicle power supply masih dapat bekerja dengan baik, kendaraan akan membuka kunci pintu secara otomatis. Kendaraan juga akan menghidupkan lampu peringatan bahaya saat Airbag mengembang. Pengemudi dapat menggunakan tombol untuk membuka kunci pintu, mematikan lampu, dan mematikan lampu peringatan bahaya.  Perbaikan, perawatan, dan penggantian Airbag harus dilakukan oleh teknisi profesional. Perbaikan yang tidak benar akan menye- babkan sistem Airbag tidak ber- fungsi dengan normal. Kunjungi bengkel resmi untuk memperbaiki dan merawat kendaraan Anda. Perbaikan, Perawatan, dan Penggantian Sistem Airbag Pengembangan Airbag penumpang depan dapat menyebabkan kerusakan windshield. Perbaikan, perawatan dan penggantian Airbag hanya boleh dilakukan oleh teknisi profesional. Perawatan yang tidak benar akan menyebabkan sistem Airbag tidak berfungsi dengan normal. Kunjungi Service Center Purna Jual untuk memperbaiki dan merawat sistem Airbag kendaraan Anda.  Airbag dirancang untuk mengembang sekali saja. Setelah Airbag mengembang, beberapa komponen sistem Airbag harus diganti. Jika Anda tidak mengganti komponen tersebut, sistem Airbag tidak akan mampu melindungi Anda saat tabrakan berikutnya terjadi. Komponen sistem Airbag yang harus diganti yaitu modul Airbag, modul kontrol Airbag, pretensioner sabuk pengaman, dan komponen lainnya. PERINGATAN Jika penutup Airbag terbuka atau rusak, Airbag tidak dapat berfungsi dengan normal. Maka harus segera diperbaiki. Kursi dan Perlengkapan Keamanan 23 PERINGATAN Jangan menempelkan objek apapun ke permukaan penutup Airbag atau memodifikasi penutup Airbag; Jangan mencoba memperbaiki, mengatur, atau membongkar komponen sistem Airbag sendiri; Jangan memodifikasi bumper depan bodi kendaraan sendiri. Kondisi yang Memicu Airbag Mengembang Selain Tabrakan Jika kendaraan mengalami benturan keras di bagian bawah bodi, Airbag mungkin akan mengembang. Lihat contoh berikut ini.

Kursi dan Perlengkapan Keamanan

Halaman 26

24 Kursi dan Perlengakapan Keamanan  Membentur badan jalan, trotoar atau permukaan keras lainnya.  Terjatuh ke dalam lubang.  Mendarat dengan keras atau kendaraan jatuh. Airbag Tidak Mengembang Dalam Kondisi Berikut Airbag depan tidak akan mengembang jika kendaraan terguling, tertabrak dari belakang, dan bertabrakan di bagian samping atau bertabrakan pada kecepatan rendah. Saat penurunan kecepatan mendadak terjadi, Airbag pengemudi depan akan mengembang.  Tabrakan samping  Tabrakan bagian belakang  Terguling, jatuh dari ketinggian, terbalilk  Menabrak objek yang dapat berubah bentuk seperti pasir, pagar, tiang, dan pohon  Masuk ke lorong mobil depan, terutama bagian bawah truk  Tabrakan dari depan dengan sudut membujur melebihi 30° CATATAN PENTING! Jangan memasang kursi anak menghadap ke belakang di kursi penumpang depan yang dilindungi oleh Airbag! Kegagalan dalam melakukan hal itu dapat menyebabkan cedera atau bahkan kematian pada anak-anak.

Instrumen dan Perangkat Kontrol

Halaman 27

Instrumen dan Perangkat Kontrol 1. Ventilasi A/C samping kiri 2. Ventilasi defogger samping kiri 3. Airbag penumpang depan 4. Ventilasi A/C tengah 5. Pengontrol A/C 6. Ventilasi defogger depan 7. Layar tampilan 8. Switch wiper 9. Tombol panel instrumen 10. Klakson / Airbag pengemudi 11. Tombol kombinasi audio 12. Switch kombinasi lampu 13. Ventilasi defogger samping kanan 14. Ventilasi A/C samping kanan 15. Switch ESC OFF 16. Reserved 17. Switch pengatur ketinggian headlamp 18. Pengatur cermin spion luar 19. Switch OFF darurat 20. Tuas pembuka kap depan 21. Pedal akselerasi 22. Pedal rem 23. Tombol mode Economy/Sport 24. Gantungan tersembunyi 25. Port USB 26. Glovebox 27. Switch AVH 28. Switch EPB 29. Knob transmisi 30. Port USB Catatan : Sesuaikan dengan yang terdapat pada kendaraan Anda Instrumen dan Perangkat Kontrol 25

Instrumen dan Perangkat Kontrol

Halaman 28

26 Instrumen dan Perangkat Kontrol Layar Panel Instrumen Catatan : Tampilan lebih akurat ikuti yang terdapat pada aktual kendaraan

Instrumen dan Perangkat Kontrol

Halaman 29

Tombol Kontrol Tampilan Parameter dan Pengaturan Kendaraan navigasi panel instrumen dan tampilan parameter kendaraan. 3. Tombol konfirmasi untuk masuk menu pengaturan kendaraan pada panel instrumen dan juga menentukan pilihan pada pengaturan. 4. Tombol aktivasi mode cruise.* 5. Tombol non-aktif cruise.* Tombol-tombol ini berfungsi untuk mengontrol tampilan parameter kendaraan yang ingin diketahui dan juga berfungsi untuk memilih beberapa pengaturan kendaraan yang dapat dilakukan. Tombol Kontrol Audio pada Roda Kemudi Tombol-tombol ini berfungsi untuk mengontrol sistem audio, telepon bluetooth, sistem multimedia. 1. Tombol atas / bawah untuk melakukan navigasi pada menu pengaturan pada panel instrumen dan tampilan parameter kendaraan. 2. Tombol kiri / kanan untuk melakukan navigasi pada menu 1. Tombol pemilihan menu fitur audio dan navigasi. Instrumen dan Perangkat Kontrol 27 2. Tombol + / - untuk menaikkan atau menurunkan volume audio. 3. Tombol < / > untuk melakukan navigasi saluran radio atau memilih lagu. 4. Tombol telepon bluetooth untuk melakukan panggilan telepon bluetooth.

Instrumen dan Perangkat Kontrol

Halaman 30

28 Instrumen dan Perangkat Kontrol Lampu Indikator Panel Instrumen Indikator lampu sein / peringatan bahaya Ketika ignition switch berada di posisi ON, sebagai pengetesan fungsi, seba- gian besar indikator kontrol akan menyala sebentar. Arti warna indikator kontrol: Merah = bahaya, peringatan penting. Kuning = peringatan, informasi, kega- galan. Hijau = Konfirmasi Aktif. Lampu peringatan pintu terbuka Biru = Konfirmasi Aktif. Lampu peringatan sistem pengisian daya Lampu indikator kabut depan*

Instrumen dan Perangkat Kontrol

Halaman 31

Indikator kerja lampu sorot jauh headlamp Lampu peringatan kerusakan ABS Lampu peringatan kerusakan EPS Indikator lampu posisi Instrumen dan Perangkat Kontrol 29 Lampu peringatan airbag Lampu peringatan kerusakan sistem rem / lampu peringatan EBD

Instrumen dan Perangkat Kontrol

Halaman 32

30 Instrumen dan Perangkat Kontrol Indikator sistem immobilizer Lampu peringatan gangguan TPMS Lampu peringatan sabuk pengaman pengemudi Indikator status EPB* Lampu peringatan kerusakan EPB* Indikator status AVH*

Instrumen dan Perangkat Kontrol

Halaman 33

Indikator kerusakan AVH* Indikator OFF ESC Lampu peringatan kerusakan ESC Indikator kondisi “READY” Instrumen dan Perangkat Kontrol 31 Indikator status pengisian daya Indikator koneksi jalur pengisian daya

Instrumen dan Perangkat Kontrol

Halaman 34

32 Instrumen dan Perangkat Kontrol Indikator pemulihan energi Lampu peringatan daya rendah baterai bertegangan tinggi Lampu peringatan gangguan pompa vakum Indikator daya pengemudian terbatas Lampu peringatan motor panas berlebih Lampu peringatan kebocoran arus (insulasi)

Instrumen dan Perangkat Kontrol

Halaman 35

Lampu peringatan gangguan pada kendaraan Lampu peringatan sabuk pengaman penumpang depan* Lampu peringatan panas tak terkendali pada baterai bertegangan tinggi Instrumen dan Perangkat Kontrol 33 Catatan : ABS : Anti-lock Brake System EPS : Electronic Power Steering EBD : Electronic Brake Force Distribution EPB : Electronic Parking Brake AVH : Automatic Vehicle Holding ESC : Electronic Stability Control TPMS : Tire Pressure Monitoring System Untuk deskripsi lebih lengkap mengenai informasi setiap lampu peringatan, dapat diakses melalui aplikasi MyWuling+.

Penerangan

Halaman 36

34 Instrumen dan Perangkat Kontrol Penerangan Mengatur Ketinggian Headlamp* Lampu Hazard Kenop pengatur ketinggian headlamp terletak di sisi kiri panel instrumen. Tekan tombol untuk menyalakan/ memadamkan lampu hazard. Sesuaikan jarak penerangan head- lamp sesuai dengan beban kendaraan hingga efek penerangan terbaik didapat dan tidak menyilaukan mata. Atur kenop pada posisi yang diingin- kan: 0 = kursi depan terisi 1 = semua kursi terisi 2 = semua kursi dan kompartemen bagasi terisi 3 = kursi pengemudi dan kompar- temen bagasi terisi Follow Me Home Untuk memicu fungsi follow me home, matikan headlamp dan tarik tuas kontrol lampu ke arah roda kemudi selama satu detik sebanyak dua kali setelah Anda mematikan kendaraan. Setelah penguncian jarak jauh, lampu dekat akan mati secara otomatis 1 menit kemudian (durasi mati otomatis dapat diatur pada headunit*); jika kendaraan tidak dikunci dari jarak jauh, lampu dekat akan padam secara otomatis 10 menit kemudian. Pengingat Lampu Menyala Jika switch lampu tidak diputar ke posisi OFF setelah Anda memutar kunci kontak ke posisi LOCK atau menarik keluar kunci, buzzer akan mengirimkan suara alarm saat pintu pengemudi dibuka. Bunyi alarm berhenti setelah lampu dipadamkan.

Sistem Pengatur Suhu

Halaman 37

Sistem Pengatur Suhu Panel Kontrol A/C 1. Putar knob untuk mengatur suhu A/C 2. Putar knob untuk mengatur volume udara 3. Putar knob untuk memilih mode semburan A/C 4. Tekan knob untuk menyalakan/mematikan A/C 5. Tekan knob untuk memilih mode udara internal/external Catatan : Pengaturan A/C saat ini dapat dilihat melalui tampilan headunit/panel instrumen. Sistem Pengatur Suhu 35

Panduan Berkendara dan Pengoperasian

Halaman 38

36 Panduan Berkendara dan Pengoperasian Panduan Berkendara dan Pengoperasian Kondisi High Voltage (HV) Setelah kendaraan dibuka, pintu pengemudi dibuka, maka panel instrumen akan menyala dan kendaraan masuk ke kondisi HV. Uji Coba Kendaraan Baru Langkah-langkah berikut dapat diambil dalam jarak tempuh awal 500 Km, yang dapat meningkatkan kinerja, meningkatkan keekonomisan kendaraan dan memperpanjang masa pakai : Dalam kondisi HV, seluruh rangkaian tegangan tinggi akan terkoneksi. Kondisi “READY” (Kondisi Awal) Ketika kendaraan memasuki kondisi "READY", maka motor penggerak akan siap digunakan untuk berkendara.  Hindari shutdown darurat kecuali dalam keadaan mendesak. Dengan ini, rem bisa berjalan dengan baik.  Jangan mempercepat kendaraan Cara Memulai Status “READY”: secara tiba-tiba dan terus- menerus, jaga kendaraan tetap berjalan dengan kecepatan tinggi jika memungkinkan, untuk menghindari kerusakan motor dan menghemat daya.  Jangan menderek kendaraan lain 1. Kunci resmi terdapat dalam kendaraan. 2. Pengemudi berada di kursi pengemudi. 3. Kemudian injak pedal rem hingga lampu “READY” pada panel instrumen menyala. dengan kendaraan Anda. Cara Mematikan Kendaraan : Untuk mematikan kendaraan, pastikan anda menghentikan kendaraan dalam keadaan P, rem parkir aktif, dan pastikan seluruh pintu tertutup, maka dengan menggunakan remot dan menekan tombol kunci, kendaraan akan otomatis mati. Atau dapat dengan menekan tombol Emergency OFF yang terdapat pada bagian bawah roda kemudi jika ingin mematikan segera dalam segala kondisi. Persiapan Sebelum Memasuki Kondisi “READY”:  Periksa apakah rem tangan sudah ditarik.  Pastikan tidak ada penghalang di sekitar kendaraan.  Pastikan semua jendela dan pintu bersih dan transparan.  Periksa apakah kondisi ban dan tekanan angin sudah sesuai dan apakah ada benda asing.  Pastikan tempat duduk dan kaca spion berada pada posisi yang tepat. Sesuaikan tempat duduk dan kaca spion jika diperlukan.  Kencangkan sabuk pengaman dan minta penumpang untuk memasang sabuk pengaman.

Panduan Berkendara dan Pengoperasian

Halaman 39

 Lepaskan rem tangan sebelum Crawl kendaraan mulai. Fungsi crawl berarti bahwa saat mobil berada dalam posisi gigi D atau R, saat pedal gas dan pedal rem tidak ditekan dan rem tangan dilepas, mobil bergerak dalam arah gigi dengan kecepatan rendah hingga mencapai kecepatan maksimum terbatas (7 Km/jam untuk gigi D, 5 Km/jam untuk gigi R) dan mempertahankan kecepatan maksimum tersebut. Jika Kendaraan Tidak Dapat Memasuki Status “READY” Jika lampu indikator “READY” pada panel instrumen tidak menyala, ini menunjukkan bahwa kendaraan belum memasuki status “READY”. Jika tidak ada indikasi terkait yang ditampilkan pada panel instrumen, baterai 12V mungkin tidak memiliki daya yang cukup. Oleh karena itu, isi daya baterai 12V terlebih dahulu. Disarankan untuk menghubungi bengkel resmi untuk solusinya. PERHATIAN Jangan memarkir dan mengemudikan kendaraan di tempat yang mudah terbakar seperti jerami dan rerumputan kering. Jika tidak dapat dihindari, parkir kendaraan untuk memeriksa dan memastikan bahwa bahan mudah terbakar ini tidak menyangkut di rangka mobil setelah kendaraan melewatinya. Jika tidak, bahan yang mudah terbakar ini dapat tersulut oleh komponen bertemperatur tinggi pada rangka mobil, dan dengan demikian menimbulkan kecelakaan kebakaran. Parkir  Saat parkir di tanjakan, pastikan rem parkir sudah dalam posisi mengunci.  Saat memarkir kendaraan di jalan menanjak, putar roda depan menjauhi bahu jalan. Saat memarkir kendaraan di tanjakan menurun, putar roda depan ke arah bahu jalan. Panduan Berkendara dan Pengoperasian 37 PERHATIAN 1. Untuk mobil dengan fungsi crawl, pengemudi harus menarik rem tangan atau mengubah gigi ke gigi P/N atau mematikan kunci gigi ke OFF saat meninggalkan kursi. 2. Saat menggunakan fungsi crawl, rem tangan harus dilepaskan sepenuhnya dan pedal rem tidak boleh ditekan. 3. Fungsi crawl hanya digunakan untuk membantu mengemudikan kendaraan dan tidak boleh digunakan untuk berhenti di tanjakan. Ada risiko tergelincir saat hanya menggunakan fungsi crawl di tanjakan.

Panduan Berkendara dan Pengoperasian

Halaman 40

38 Panduan Berkendara dan Pengoperasian Knob Shift P : Park (gear parkir) R : Reverse (gear mundur) N : Neutral (gear netral) D : Drive (gear maju) Kendaraan ini dilengkapi dengan 4 mode berkendara yaitu Economy, Economy+, Normal, Sport. Mode ini dapat diubah-ubah dengan menekan tombol E/S yang terdapat pada dasbor. Mode ini berpengaruh saat pedal akselerasi diinjak kurang dari 80%. Saat pedal akselerasi diinjak lebih dari 80% maka daya yang dikeluarkan adalah penuh sesuai daya maksimal motor. Putar knob untuk memindahkan gear sesuai dengan tanda pada tombol. Anda dapat melihat posisi saat ini pada area tampilan posisi gear di panel instrumen. Lampu latar dari posisi gear yang sesuai pada knob juga akan menyala. Pada saat mode Economy+, maka kecepatan akan terbatas pada 100Km/jam. Gunakan mode Sport untuk dapat mendaki dengan kemampuan maksimal kendaraan. Anda hanya dapat mengemudi dengan memasukkan gear pada saat kendaraan sudah dalam kondisi “READY”. Saat mengaktifkan posisi D atau R, Anda harus menginjak pedal rem terlebih dahulu; jika tidak, Anda tidak dapat mengaktifkan posisi gear tersebut. CATATAN Pada posisi gigi parkir, maka mobil tidak ada kemampuan untuk menahan posisi layaknya kendaraan konvesional. Posisi ini hanya mengaktifkan EPB, jika EPB dilepas maka kendaraan dapat meluncur walaupun dalam posisi gigi parkir. CATATAN Jangan biarkan anak-anak mengoperasikan tombol gear shift untuk menghindari kendaraan bergerak secara tidak disengaja. CATATAN Saat posisi gear di R, jika tombol gear shift diputar terus ke kiri, posisi gear akan dikembalikan ke N. Saat posisi gear di D, jika tombol gear shift diputar terus ke kanan, posisi gear akan tetap di D.

Panduan Berkendara dan Pengoperasian

Halaman 41

Cruise Control* menandakan bahwa ABS mengalami gangguan fungsi. Segera hubungi bengkel resmi. Lihat "Lampu Peringatan ABS" pada Bab "Instrumen dan Perangkat Kontrol". Kendaraan ini dilengkapi dengan cruise. Untuk mengaktifkan fitur ini maka Anda dapat menekan tombol " " yang terdapat pada setir kemudi untuk masuk mode standby cruise. Jika kecepatan minimum sudah terpenuhi (40 Km/jam) maka tekan tombol panah atas untuk masuk ke mode cruise. Untuk menonaktifkan tekan tombol “ ” agar kembali ke mode standby. Tekan tombol " " lagi untuk menonaktifkan sepenuhnya. ABS akan memantau kecepatan setiap roda saat pengereman. Jika salah satu roda cenderung mengunci, sistem akan mengontrol rem dua roda depan dan dua roda belakang. Saat ABS beroperasi, pedal rem sering sedikit bergetar dengan diikuti suara bising. Sistem Electronic Brake Force Distribution (EBD) Anti-lock Brake System (ABS) Sistem EBD menggunakan komputer berkecepatan tinggi untuk menginduksi dan memperhitungkan kondisi tanah yang berbeda di mana empat roda menapak, dan menghitung nilai-nilai gesekan yang berbeda pada saat pengereman. Oleh karena itu, cara dan kekuatan pengereman dari keempat roda tidak sama berdasarkan kondisi yang berbeda, dan dapat disesuaikan dengan cepat selama pengereman, sehingga memastikan kendaraan tetap stabil dan aman. Sebagai salah satu sistem pengereman listrik canggih, anti-lock brake system (ABS) sangat membantu untuk mencegah kendaraan tergelincir dan kehilangan kendali, dan sistem ini juga dapat memberikan kapasitas pengereman maksimum pada jalanan yang licin. Saat ignition switch terhubung, lampu peringatan ABS akan menyala sebentar. Lampu peringatan ABS tidak padam atau menyala ketika kendaraan sedang melaju, Panduan Berkendara dan Pengoperasian 39 Sistem Electronic Stability Control (ESC)* Sistem ESC adalah sistem keamanan aktif tipe baru, yang mewakili pengembangan lebih lanjut fungsi anti-lock brake system (ABS) dan traction control system (TCS). Selain itu, sensor yaw rate, sensor percepatan lateral, dan sensor sudut setir kemudi ditambahkan. Kekuatan penggerak dan pengereman depan dan belakang, serta roda kiri dan kanan dikendalikan melalui ECU yang menjamin stabilitas lateral kendaraan. Ketika pengemudi mengoperasikan kendaraan di luar batas nilai, saat berbelok dengan kecepatan tinggi, sistem ESC secara otomatis mengintervensi untuk memastikan bahwa kendaraan bisa kembali dikontrol dan untuk memastikan keselamatan. Indikator yang relevan dengan sistem ESC terdiri atas indikator ABS MIL, EBD MIL, ESC MIL, dan ESC OFF. 1. Indikator menyala untuk proses self-check saat ignition switch terhubung. Keempat indikator akan menyala selama 3 detik

Panduan Berkendara dan Pengoperasian

Halaman 42

40 Panduan Berkendara dan Pengoperasian untuk menunjukkan bahwa sistem ESC tengah melakukan proses self-check dan indikator bekerja secara normal. Keempat indikator padam setelah 3 detik pada kondisi normal. Ketika gangguan fungsi (seperti pemasangan yang tidak sesuai, konektor yang kendur, kelainan komunikasi CAN) terjadi pada sistem ESC, hanya lampu ESC OFF yang akan padam 3 detik kemudian, dan 3 lampu lainnya menyala. 2. Jika fungsi ESC diaktifkan saat lampu ESC, lampu ABS, dan lampu EBD akan menyala. 3. Lampu ESC OFF digunakan untuk menunjukkan bahwa fungsi ESC dinonaktifkan (lampu akan menyala selama fungsi ESC dinonaktifkan; lampu akan padam jika fungsinya diaktifkan). Jika Pemilik menekan tombol ESC OFF, beberapa fungsi ESC akan dinonaktifkan, dan lampu ESC OFF menyala. Saat switch ditekan, sistem ESC berfungsi, dan fungsi ESC tidak akan segera dinonaktifkan, melainkan akan dinonaktifkan setelah proses selesai. Jika Pemilik menekan switch ESC kembali, fungsi akan pulih. Jika waktu tekan sakelar ESC lebih dari 10 detik, sistem ESC akan menganggapnya sebagai salah pengoperasian (misalnya, switch tidak sengaja tertekan benda lain), dan fungsi ESC tidak akan dinonaktifkan. 4. Sistem ESC akan diaktifkan secara proses berkendara, lampu ESC akan berkedip, memberi tahu Pemilik bahwa sistem ESC berfungsi. Jika sistem ESC tidak berfungsi normal sementara fungsi sistem ABS+EBD berfungsi normal, lampu ESC akan menyala untuk menandakan bahwa sistem ESC mengalami gangguan fungsi. Jika sistem ESC dan ABS tidak berfungsi normal sementara fungsi sistem EBD normal, lampu ESC dan ABS akan menyala. Jika sistem ESC, ABS, dan sistem EBD tidak berfungsi normal, otomatis setiap setelah proses pengapian ulang. Menonaktifkan Sistem ESC Fitur ESC dapat dimatikan dengan mengakses menu pengaturan kendaraan yang terdapat pada headunit. Saat fitur ini dimatikan maka lampu ESC OFF akan menyala. Normalnya, tidak disarankan untuk menonaktifkan sistem ESC. Sistem boleh dinonaktifkan sementara hanya ketika kendaraan keluar dari lumpur atau kendaraan menanjak di area licin, dll. Rem Parkir Electronic Parking Brake (EPB)

Panduan Berkendara dan Pengoperasian

Halaman 43

Rem parkir bekerja pada roda belakang. dilepas", mengingatkan Anda tentang rem parkir yang dilepaskan. Switch EPB berada di antara dua kursi baris depan seperti ditunjukkan pada gambar di atas. Jika pedal rem belum diinjak, panel instrumen akan memberi perintah, “Please depress the brake pedal and then release the EPB switch”. Mengaktifkan Rem Parkir Secara Manual Saat Anda mengoperasikan switch EPB, switch akan merespons hanya jika waktu pelepasan atau penekanan switch > 0,1 detik. Jika Anda harus menggunakan rem parkir, injak pedal rem untuk menghentikan kendaraan dan kemu- dian tarik switch rem parkir elektronik. Dalam hal ini, indikator kerja EPB menyala, kemudian lepas switch EPB setelah panel instrumen menampilkan "Parking brake applied". Penonaktifan Fungsi Pengapitan Otomatis Selama proses pemindahan, traksi dan pembersihan kendaraan, Anda mungkin perlu menonaktifkan fungsi pengapitan otomatis EPB sehingga memungkinkan untuk menggerakkan kendaraan setelah menyala. Pada saat itu, rem sistem EPB akan terapit untuk memarkir kendaraan. Melepaskan Rem Parkir Secara Manual Metode penonaktifan: Injak dan tahan pedal rem, masukkan gigi pada posisi netral, tarik tuas EPB untuk menon- aktifkan EPB, matikan kendaraan dengan tombol Emergency OFF. Jika Anda harus melepas rem parkir, pertama-tama pastikan ignition switch berada di posisi ON, injak pedal rem, kemudian tekan switch EPB. Indikator kerja EPB padam, dan panel instrumen menampilkan "rem parkir Automatic Vehicle Hold (AVH) Kendaraan yang dilengkapi dengan EPB memiliki fungsi parkir otomatis. Panduan Berkendara dan Pengoperasian 41 Pengemudi menginjak pedal rem untuk menghentikan kendaraan setelah fungsi diaktifkan, atau pengemudi menginjak pedal rem saat kendaraan tidak bergerak dan kendaraan idle. Setelah pedal rem dilepas, tekanan hidraulis pada sistem rem akan dipertahankan untuk memarkir kendaraan (baik di jalanan menurun, menanjak, atau datar), pada saat itu tidak perlu menarik EPB untuk memarkir kendaraan. Ketika kendaraan sudah dalam kondisi “READY”, seatbelt pengemudi terpasang, dan pintu pengemudi tertutup, tekan tombol AVH untuk menyalakan fungsinya. Kondisi AVH (nyalakan sistem terlebih dahulu): 1. Kendaraan dalam posisi diam dan kondisi “READY”. 2. Injak pedal rem dengan kekuatan tertentu (tekanan minyak rem >4 bar). 3. Seatbelt pengemudi terpasang dan pintu pengemudi tertutup. Setelah kendaraan terparkir secara otomatis, jika perlu melajukan

Panduan Berkendara dan Pengoperasian

Halaman 44

42 Panduan Berkendara dan Pengoperasian kendaraan lagi, injak pedal akselerasi secara perlahan untuk melepas pengeremen secara otomatis. Anda juga bisa menekan tombol EPB untuk melepaskan secara manual. Setelah itu, jika kondisi berikut terpenuhi, indikator kerja AVH pada panel instrumen akan menyala. Rem parkir akan berfungsi dan sistem rem menerapkan kekuatan pengereman untuk memarkir kendaraan. Switch Automatic Vehicle Hold (AVH)* Electric Power Steering (EPS) System Sistem EPS menyediakan bantuan kemudi untuk kendaraan. Saat ignition switch terhubung, EPS MIL menyala sebentar. EPS MIL tidak padam atau menyala saat kendaraan berjalan, ini menandakan bahwa EPS bermasalah. Dalam hal kondisi seperti itu, Anda harus pergi ke bengkel resmi untuk memeriksakan kendaraan segera. Saat kendaraan telah masuk kondisi “READY”, sabuk pengaman pengemudi dikencangkan, dan pintu samping pengemudi telah ditutup, Anda harus menekan switch AVH, dan lampu latar pada switch akan menyala untuk mengaktifkan fungsi AVH. Ketika sistem EPS berada di bawah kondisi ekstrem pada pekerjaan beban tinggi untuk waktu yang lama (Misalnya, roda kemudi "diputar ke ujung" untuk waktu yang lama, atau kendaraan dipindahkan ke garasi dengan kecepatan rendah berulang kali dengan sudut lebar), fungsi perlindungan termal dapat diaktifkan karena temperatur elemen listrik yang terlalu tinggi. Sistem akan mengurangi bantuan daya setelah memasuki kondisi perlindungan termal, dan pada saat itu Anda harus mengarahkan kemudi dengan kuat. Jika bantuan daya normal perlu dipulihkan, Anda dapat mengarahkan kemudi pada sudut yang lebih kecil atau meningkatkan kecepatan kendaraan. Anda dapat menyalakan kembali kendaraan saat diperlukan. Peringatan Pejalan Kaki Saat Kecepatan Rendah Kendaraan BEV memiliki tingkat kebisingan yang sangat rendah, sehingga memiliki perangkat peringatan untuk pejalan kaki saat kecepatan rendah. Saat kendaraan melaju dikecepatan 0-25 Km/jam atau saat mundur, sistem peringatan akan berbunyi. Perangkat akan mengeluarkan bunyi dengung atau semacamnya yang dapat didengar oleh pejalan kaki agar dapat waspada terhadap keberadaan kendaraan BEV.

Panduan Berkendara dan Pengoperasian

Halaman 45

Energy Recovery System dilakukan pada kecepatan kendaraan kurang dari 5 Km/jam. Dalam mode “E” (Economy) dan Normal, pemulihan energi tidak akan dilakukan pada kecepatan kurang dari 8 Km/jam. Ketika daya kendaraan di bawah 96% dan kendaraan berjalan dengan kecepatan tinggi, dan pedal akselerasi dilepaskan atau pedal rem diinjak, sistem akan menilai bahwa kondisi pemulihan energi terpenuhi dan kemudian kendaraan akan memulihkan energi. Energi mekanik saat proses mengemudi akan diubah menjadi energi listrik dan kemudian disimpan dalam baterai bertegangan tinggi untuk meningkatkan daya tahan jarak tempuh. Selain kondisi di atas, dalam beberapa kondisi lain, energy recovery indicator pada panel instrumen mungkin tidak menyala, tetapi masih ada pemulihan energi. Dalam hal ini, daya pemulihan energi kecil. Spesifikasi Pengisian Daya Cara menilai jika kendaraan perlu diisi dayanya Saat energy recovery system bekerja, simbol energy recovery akan menyala dan indikator daya akan menjadi nilai minus. 1. Jika kondisinya memungkinkan, Anda disarankan untuk mengisi daya kendaraan saat memarkirnya. Sedikit pengisian dan pengosongan kondusif untuk memperpanjang masa pakai baterai. Jangan menunggu sampai baterai habis sebelum mengisi ulang, yang mungkin tidak kondusif untuk perjalanan Anda berikutnya dan masa pakai baterai. Batasan pemulihan energi: 1. Saat kondisi energi lebih dari 96%, maka pemulihan energi tidak akan dilakukan. 2. Saat suhu berada di bawah 0℃, maka pemulihan energi tidak akan dilakukan. 3. Dalam mode “S” (Sport), pemulihan energi tidak akan Panduan Berkendara dan Pengoperasian 43 2. Jika lampu peringatan daya baterai lemah menyala selama mengemudi, ini menunjukkan bahwa baterai bertegangan tinggi dalam kondisi kekurangan daya dan perlu dilakukan pengisian daya sesegera mungkin. 3. Ketika meter listrik menunjukkan daya yang tersisa rendah, atau jarak tempuh tidak sesuai dengan jauhnya perjalanan yang diinginkan, maka pengisian daya diperlukan. Persyaratan Sumber Pengisian Dengan Pengisi Daya Portable 1. Suplai daya AC rumah tangga umum digunakan untuk sistem pengisian kendaraan ini: Tegangan: 220V; arus ≥10A; daya> 2000 W. Harap pastikan bahwa muatan jalur suplai daya memenuhi persyaratan di atas. Jika jalur suplai dibentuk dengan menghubungkan beberapa jalur, kabel, plug dan soket, pada setiap jalur harus memenuhi persyaratan beban. Jika tidak, bagian yang tidak dapat memenuhi persyaratan muatan

Panduan Berkendara dan Pengoperasian

Halaman 46

44 Panduan Berkendara dan Pengoperasian dapat meleleh atau terbakar karena terlalu panas. 2. Ketika suplai daya rumah tangga PERHATIAN Pastikan untuk meminta ahli listrik profesional untuk memasang jalur pengisian daya untuk Anda; jika tidak, dapat menyebabkan kebakaran atau kejutan listrik. Pemeriksaan Sebelum Mengisi Daya: digunakan untuk mengisi daya, saklar utama dan saklar pelindung kebocoran harus dipasang di ujung depan jalur pengisian daya, sehingga saklar utama dapat diputuskan dan perlindungan kebocoran dapat dilakukan dalam keadaan darurat. Kabel ground harus dipasang dengan benar. 3. Pastikan untuk memilih kabel dan 1. Periksa apakah rem parkir sudah ditarik sepenuhnya (diaktifkan) dan kendaraan sudah mati. 2. Jangan mengendarai kendaraan soket berkualitas tinggi, dan mintalah teknisi listrik profesional untuk memasang jalur suplai dan peralatan untuk Anda. 4. Waktu pengisian daya dapat saat mengisi daya. Pastikan ventilasi tempat pengisian, dan jangan mengisi daya di ruang terbatas dan sempit. 3. Sebelum mengisi daya, periksa berbeda karena faktor ukuran kapasitas baterai pada kendaraan, spesifikasi kemampuan pengisian daya kendaraan, suhu lingkungan dan lainnya. apakah lapisan dan selubung kabel pengisi daya terdapat kerusakan. Jika demikian, silakan hubungi bengkel resmi untuk perbaikan atau penggantian. Pastikan kabel pengisi daya dalam keadaan memanjang alami, dan tidak menggantung di udara. 4. Selama pengisian daya, tindakan perlindungan yang tepat harus dilakukan untuk menghindari anak-anak dan orang lain yang tidak diinginkan mendekati kendaraan yang lagi mengisi daya dan kabel pengisi daya. 5. Selama pengisian daya, perlu diperhatikan bahwa tidak boleh ada sisa air di soket pengisi daya dan sekitarnya. 6. Jangan mengisi daya kendaraan di lingkungan di mana ada hujan, akumulasi air, atau sumber api di dekatnya. Juga, jangan mengisi daya dalam cuaca buruk. Jika terjadi hujan, air pasang, dan angin kencang selama pengisian daya, hentikan pengisian daya dan cabut kabel pengisi daya. Jika tidak, ada risiko kebocoran listrik. 7. Jika sekitar port pengisian daya basah selama pengisian daya, harap cabut plug pengisian daya dari soket suplai daya, lalu cabut pengisi daya dari port pengisian daya sambil memastikan keamanan. Jika perlu, gunakan sarung tangan dan hubungi bengkel resmi untuk pengujian dan konfirmasi sesegera mungkin.

Panduan Berkendara dan Pengoperasian

Halaman 47

8. Saat menyentuh plug pengisian PERHATIAN Sebelum mengisi daya, periksa kabel pengisi daya dan port pengisian daya untuk memastikan bahwa kabel tidak rusak dan tidak ada air atau benda asing yang masuk ke pengisi daya dan port. daya, harap jaga tangan Anda tetap kering, dan gunakan sarung tangan insulasi jika perlu. 9. Temperatur sekitar pengisian direkomendasikan antara 0℃ dan 35℃ dan hindari pengisian daya di temperatur rendah atau tinggi. Hindari pengisian di lingkungan bertemperatur tinggi seperti sinar matahari langsung. 10. Plug pengisian daya adalah perangkat listrik bertegangan tinggi, yang dilarang keras untuk anak-anak. Anak-anak dilarang keras untuk melakukan pengisian daya. Jika ada banyak anak atau orang yang sering berjalan di area pengisian daya, tanda keselamatan harus dipasang. 11. Kunci pintu sebelum meninggalkan kendaraan untuk mencegah pencurian. Tindakan Pencegahan 1. Untuk memperpanjang masa pakai baterai bertegangan tinggi dan memastikan keselamatan berkendara, hindari mengemudi saat daya baterai terlalu rendah (< 10%). 2. Jangan gunakan baterai bertegangan tinggi yang terpasang untuk tujuan lain. 3. Penanganan baterai bertegangan tinggi yang tidak tepat dapat menyebabkan kecelakaan fatal, seperti kerusakan baterai atau cedera diri. Untuk menghindari terjadinya kecelakaan perlu diperhatikan hal-hal sebagai berikut :  Jangan memaparkan kendaraan ke lingkungan di atas 45℃ selama lebih dari 24 jam, dan tempatkan Panduan Berkendara dan Pengoperasian 45 kendaraan di lingkungan yang sejuk pada waktunya.  Jangan meletakkan kendaraan pada lingkungan dengan suhu - 25℃ lebih dari 7 hari. Jika kendaraan diletakkan pada lingkungan dingin dalam waktu yang lama, terdapat kemungkinan baterai bertegangan tinggi mengalami pembekuan dan dapat menyebabkan kegagalan untuk mengisi daya dan memberikan daya pada kendaraan. 4. Untuk meningkatkan masa pakai dan keamanan battery pack, kami memberikan saran berikut :  Bila kendaraan akan disimpan dalam waktu lama (lebih dari 1 bulan), isi daya baterai hingga sekitar 60%, dan lepaskan terminal negatif baterai 12V di kompartemen.  Kendaraan tanpa sistem pemanas baterai bertegangan tinggi tidak dapat diisi daya saat temperatur internal berada di bawah 0℃. Oleh karena itu, pada temperatur lingkungan yang rendah, harap isi daya

Panduan Berkendara dan Pengoperasian

Halaman 48

46 Panduan Berkendara dan Pengoperasian kendaraan sesegera mungkin dalam waktu satu jam setelah parkir. Jika kendaraan tidak dapat diisi daya karena temperatur terlalu rendah, pindahkan kendaraan ke tempat yang hangat atau kendarai selama beberapa waktu sebelum mengisi daya.  Harap hindari akselerasi atau CATATAN Baterai bertegangan tinggi adalah produk kimia khusus yang membutuhkan penggunaan dan pemeliharaan yang tepat. Pengisian penuh rutin dan pengosongan penuh sangat penting untuk pemeliharaan performanya. Selain itu, kapasitas baterai dapat mengalami penurunan alami karena sifat kimianya. Ketika Anda melihat adanya penurunan kinerja baterai, disarankan untuk memeriksanya di bengkel resmi. Jika konsistensi baterai ternyata berada dalam kisaran normal, penurunan ini disebabkan oleh penurunan normal dari kapasitas baterai. deselerasi yang tajam selama berkendara.  Kurangi penggunaan pengisian daya cepat DC yang terlalu sering. CATATAN Jika kendaraan akan disimpan untuk waktu yang lama, isi baterai hingga sekitar 60%, dan lepaskan terminal negatif baterai 12V. Penyimpanan jangka panjang dengan daya sangat rendah tidak baik untuk masa pakai baterai bertegangan tinggi. Jenis Port Pengisian Daya Kendaraan ini memiliki dua model port pengisian daya yaitu GB/T dan CCS2. Untuk tipe kendaraan yang dilengkapi dengan jenis port GB/T, maka port pengisian daya terpisah dan terdapat 2 pintu port masing- masing untuk AC dan DC. Untuk jenis port CCS2 maka hanya terdapat 1 pintu port dengan kombinasi port AC dan DC. 1. Port AC GB/T.

Panduan Berkendara dan Pengoperasian

Halaman 49

2. Port DC GB/T. Pengisian Daya AC Persiapan: 1. Parkirkan kendaraan dekat dengan alat pengisian daya AC. 2. Matikan daya, cabut kunci dan tarik rem tangan. 3. Pastikan kabel dan pengisi daya dalam keadaan baik Langkah pengisian daya AC : 1. Buka port pengisian daya AC yang 3. Port CCS2. sesuai pada kendaraan. Untuk model AC GB/T, alihkan kait pengunci ke kanan untuk membuka tutup pengisi daya. Untuk model CCS2, lepaskan karet penutup Panduan Berkendara dan Pengoperasian 47 Untuk model AC GB/T, alihkan kait pengunci ke kanan untuk membuka tutup pengisi daya. Untuk model CCS2, lepaskan karet penutup. 2. Masukkan plug ke soket listrik (jika menggunakan portable charger). Masukkan plug ke soket listrik AC rumah tangga 220V. Silahkan pilih soket dengan kemampuan daya >2000W dan gunakan secara eksklusif untuk mengisi daya. 3. Masukkan pengisi daya ke port pengisian daya.

Panduan Berkendara dan Pengoperasian

Halaman 50

48 Panduan Berkendara dan Pengoperasian Pengisian Daya Cepat DC Model kendaraan yang memiliki kemampuan pengisian daya cepat DC harap mengikuti instruksi yang ditunjukkan dari alat pengisi daya tersebut. Persiapan: 1. Parkirkan kendaraan dekat dengan Masukkan charging gun dengan benar hingga bunyi “klik”. alat pengisian daya cepat DC. 2. Matikan daya, cabut kunci dan tarik rem tangan. 3. Pastikan kabel dan pengisi daya Ikuti keterangan lampu alat pengisi daya tentang kondisi pengisian daya. dalam keadaan baik. Pengisian dengan DC Supply: 4. Lepas pengisi daya setelah selesai mengisi. 1. Buka port pengisian daya kendaraan. Untuk model AC GB/T, alihkan kait pengunci ke kanan untuk membuka tutup pengisi daya. Untuk model CCS2, lepaskan karet penutup. 2. Nyalakan alat pengisian daya cepat Lepas pengisi daya dan letakkan kembali penutupnya, dan tutup pintu port pengisian daya dengan benar. Lepaskan kembali plug dari soket listrik jika menggunakan portable charger. DC. Untuk menyalakan alat pengisian daya cepat DC, harap ikuti instruksi pada aplikasi penyedia pengisi daya atau alat pengisi daya. 3. Masukan pengisi daya ke port pengisian daya. Masukkan pengisi dya ke port pengisian daya hingga Anda mendengar bunyi “klik”. 4. Mulai prosedur pengisian daya dengan mengikuti instruksi pada aplikasi atau alat pengisi daya. 5. Lepas pengisi daya setelah selesai mengisi. Lepas pengisi daya dan letakkan kembali penutupnya, dan tutup pintu port pengisian daya dengan benar. Tindakan Pencegahan Sebelum Melakukan Pengisian Daya 1. Parkirkan kendaraan di ruangan terbuka. Jangan berada di dalam kendaraan. 2. Jika terjadi mati listrik saat pengisian di rumah, sistem pengisian daya akan meneruskan pengisian ke kendaraan setelah listrik kembali menyala. 3. Saat mengisi di stastiun pengisian daya, ikuti persyaratan operasi dan tunggu di safe area.

Panduan Berkendara dan Pengoperasian

Halaman 51

4. Sebelum berkendara, pastikan BAHAYA Sebelum mengisi, periksa port pengisian daya dan port konektor pengisian daya jika terdapat air atau benda asing. Jika ada, jangan lakukan pengisian daya. Jika tetap melakukan pengisian daya, akan terjadi arus pendek pada rangkaian listrik atau kejutan listrik, yang dapat berakibat cedera diri dan rusaknya properti. Jangan menyentuh bagian besi pada colokan dan konektor lainnya saat mengisi daya. Air dapat mengalirkan arus listrik. Saat pengisian daya, jangan sentuh kabel dan plug pengisian daya dengan tangan basah, dan jangan isi daya kendaraan di tempat yang basah, atau Anda akan terkena kejutan listrik. pengisi daya sudah dicabut, kabel sudah diletakkan kembali, dan port pengisian daya sudah ditutup. 5. Durasi pengisian daya baterai bertegangan tinggi dapat bervariasi tergantung pada beberapa faktor seperti kondisi baterai, spesifikasi pengisi daya, temperatur lingkungan sekitar dan temperatur baterai. Panduan Berkendara dan Pengoperasian 49 BAHAYA Jika terdapat bau mencurigakan atau asap saat mengisi daya, segera hentikan pengisian dan hubungi bengkel resmi secepatnya. Jangan mengisi kendaraan di kondisi hujan petir, dan di ruang terbuka saat hujan; atau, akan terjadi kerusakan pada peralatan pengisian daya, atau menyebabkan sambaran petir dan kejutan listrik. Emergency Power Off* Jika kendaraan memiliki tombol emergency power off, tombol tersebut dapat digunakan untuk memutus energi saat keadaan darurat. Ketika kendaraan melaju pada kecepatan kurang dari 2 Km/jam, menekan tombol ini akan langsung mematikan kendaraan, dan saat kendaraan melaju lebih dari 2 Km/jam maka tekan dan tahan tombol selama 5 detik atau tekan 3 kali berturut dalam 2 detik, power akan menjadi kondisi ACC, dan

Panduan Berkendara dan Pengoperasian

Halaman 52

50 Panduan Berkendara dan Pengoperasian ketika kecepatan kendaraan telah kurang dari 2 Km/jam maka kondisi akan berubah dari ACC menjadi OFF. ingin melanjutkan menggunakan fitur ini. Tire Pressure Monitoring System Ketika tekanan ban kendaraan kurang dari normal, maka lampu TPMS akan menyala. Ketika sistem mengalami gangguan, maka lampu indikator akan berkedip selama 60 detik dan tetap menyala. Internet Kendaraan* Anda dapat melihat status kendaraan dari jarak jauh. Untuk menggunakan fitur ini Anda perlu mengunduh dan memasang aplikasi yang sesuai, mendaftar serta menghubungkannya dengan kendaraan. Layanan data akan diberikan secara gratis selama durasi waktu tertentu. Setelah periode gratis berakhir, maka biaya dapat berlaku jika Anda

Perawatan Kendaraan

Halaman 53

Perawatan Kendaraan Ketika Kendaraan Akan Disimpan Dalam Waktu Yang Lama Modifikasi Aksesori dan Kendaraan Jika kendaraan akan disimpan selama beberapa bulan: Kami menganjurkan Anda untuk menggunakan suku cadang asli dan komponen yang disetujui pabrik khususnya yang cocok untuk model kendaraan Anda. Kami tidak me- nganjurkan untuk menggunakan pro- duk-produk lainnya meskipun pro- duk-produk tersebut memenuhi syarat atau disetujui secara terpisah.  Bersihkan kendaraan dan berikan wax.  Periksa ruang mesin dan berikan wax pada bagian bawah bodi kendaraan.  Bersihkan dan lindungi segel karet.  Keringkan tangki cairan pembersih.  Atur tekanan ban sesuai nilai yang ditentukan untuk muatan penuh.  Isi baterai bertegangan tinggi hingga Jangan memodifikasi sistem kelis- trikan tanpa persetujuan dari SGMW. sekitar 60%.  Tutup seluruh pintu dan kunci kendaraan.  Pastikan rem parkir sudah ditarik dan PERHATIAN Dilarang memodifikasi kendaraan Anda. Modifikasi dapat memengaruhi performa, keta- hanan dan keamanan dari kenda- raan, dan kerusakan yang dise- babkan oleh modifikasi tidak termasuk garansi. kendaraan tidak akan bergerak.  Cabut clamp dari terminal negatif baterai kendaraan. Pastikan seluruh sistem tidak bekerja setelah mencabut koneksi baterai, seperti sistem alarm anti-theft. Perawatan Kendaraan 51 Saat Kendaraan Akan Digunakan Kembali  Sambung kembali clamp terminal negatif baterai kendaraan. Nyalakan kembali kelistrikan power window.  Periksa tekanan ban.  Isi tangki cairan pembersih. Daftar Pemeriksaan Untuk Pengemudi Periksa kendaraan secara berkala, mulai dari bagian luar dan di dalam ruang mesin, untuk menjaga kendaraan tetap aman dan nyaman. Eksterior Ban  Pompa dengan benar, dan lihat "Roda dan ban".  Tidak ada retak pada bagian samping dan tapak.  Tidak ada benda asing pada tapak.

Perawatan Kendaraan

Halaman 54

52 Perawatan Kendaraan Lampu Spion  Periksa semua fungsi turning lamp,  Pastikan seluruh spion dalam kondisi headlamp, tail lamp, lampu sein, lampu rem dan lampu kabut. baik dan bersih.  Periksa apakah seluruh spion dapat diatur. Wiper kaca depan Kontrol  Periksa kondisi lengan wiper dan bilah wiper.  Periksa apakah pergerakan pedal rem benar. Interior Roda kemudi  Periksa apakah roda kemudi terlalu kendur (bebas digerakkan). Rem parkir  Pastikan pengaturan tuas rem parkir benar. Panel instrumen  Periksa apakah seluruh panel instrumen, kontrol dan lampu peringatan bekerja dengan baik.

Perawatan Kendaraan

Halaman 55

Perawatan Kendaraan 53 --- ### Ruang Mesin 1. Tangki minyak rem 2. Kotak sekring 3. Tangki washer 4. Tangki air pendingin 5. Baterai 12V

Perawatan Kendaraan

Halaman 56

54 Perawatan Kendaraan Minyak Rem CATATAN Pastikan untuk mengelap penutup tangki rem di sekitar tutup sebelum membuka penutup. Sistem minyak rem yang terkontaminasi akan mempengaruhi performa sistem, menyebabkan biaya perbaikan mem-bengkak. Pengisian Minyak Rem Cairan Pembersih Kaca Depan Sebelum mengemudi, pastikan tangki berisi cairan pembersih yang cukup. Pada cuaca dingin, tangki air pembersih kaca tidak dapat diisi berlebihan. Cairan pembersih akan mengembang karena pembekuan di suhu rendah. Jika tangki diisi berlebihan akan menyebabkannya kerusakan. 1. Bersihkan semua kotoran di sekitar mulut tangki. 2. Buka tutup pengisi. 3. Isikan minyak rem yang dianjurkan SGMW hingga tanda MAX pada reservoir. Minyak rem jangan sampai mengenai permukaan cat. Jika terjadi, Anda harus segera mencuci bagian yang terkena dengan air dingin. 4. Pasang kembali tutup pengisian tangki. Sekring Mengganti sekring: 1. Buka penutup kotak sekring. 2. Cari sekring yang terputus untuk menemukan sekring yang rusak. 3. Lepaskan sekring yang rusak dengan alat pencabut sekring. Alat tersebut tersimpan di dalam kotak sekring ruang mesin. 4. Tentukan penyebab dari putusnya sekring dan lakukan penggantian. 5. Pasang sekring baru dengan nilai arus yang sama.

Perawatan Kendaraan

Halaman 57

Kotak Sekring PERHATIAN Jangan gunakan alat yang menghantarkan arus listrik untuk melepaskan sekring yang rusak. Gunakan alat pencabut sekring. Penggunaan konduktor listrik seperti logam menyebabkan arus pendek, kerusakan sistem kelistrikan menyebabkan kebakaran dan berbahaya. Kotak Sekring Internal PERHATIAN Penggantian sekring atau penggunaan model dengan nilai sekring yang tidak sesuai dapat merusak sistem kelistrikan atau menyebabkan kebakaran. Pastikan untuk menggunakan model dan nilai arus yang sesuai dengan spesifikasi. Jika tidak akan menyebabkan cedera atau merusak kendaraan Anda serta properti lainnya. Kotak sekring internal terdapat dibalik panel sisi kanan kemudi kendaraan. Embun Pada Lampu Saat temperatur rendah atau udara lembap, Anda dapat melihat embun di dalam lampu. Nyalakan lampu, setelah beberapa saat embun akan menghilang. Perawatan Kendaraan 55 Hal ini berkaitan dengan cuaca dan tidak perlu diperbaiki. Jika Anda telah menyalakan lampu namun embun masih tetap ada. Anda harus membawanya ke Bengkel Resmi untuk melakukan pemeriksaan. Roda dan Ban Ban asli kendaraan Anda memberikan perjalanan yang nyaman, alur ban yang awet dan performa optimal. PERHATIAN Pastikan menggunakan spesifikasi ban dan roda sesuai dengan ketentuan, ketidaksesuaian ban dan roda dapat membuat ABS tidak berfungsi maksimal, bahkan menyebabkan kecelakaan. Silakan menghubungi Bengkel Resmi sebelum mengganti ban atau roda yang asli. Jika tidak akan menyebabkan cedera dan merusak kendaraan Anda serta properti lainnya.

Perawatan Kendaraan

Halaman 58

56 Perawatan Kendaraan Perawatan  Peningkatan keausan ban dan defleksi kendaraan.  Memengaruhi performa kemudi dan performa keamanan kendaraan.  Memengaruhi kenyamanan ber- kendara.  Boros bahan bakar. Tekanan ban Tekanan ban Tekanan ban kurang tepat berlebih Jika tekanan ban terlalu rendah, ban akan menjadi terlalu panas, menyebabkan kerusakan, penipisan alur ban, bahkan saat kecepatan tinggi dapat menyebabkan ban meledak. Bahkan setelah mengisi kembali tekanan ban, tekanan rendah sebelumnya mungkin telah merusak ban. Tekanan ban harus sesuai dengan ketentuan panduan ini untuk memastikan kenyamanan berkendara, keamanan, dan kinerja yang optimal. Lihat bab data teknis untuk mengetahui tekanan ban yang tepat. Periksa tekanan ban dengan alat ukur tekanan ban yang benar dalam kondisi kendaraan berhenti. Pastikan untuk mengencangkan tutup inti katup setelah memeriksa tekanan ban. Perlindungan Ban dan Roda Polisi tidur yang terjal dapat merusak ban dan roda. Kendaraan harus melambat ketika harus melewati polisi tidur. Periksa tekanan ban setiap Anda mengisi bahan bakar atau periksa paling tidak sebulan sekali. Tekanan ban yang tidak tepat dapat mengakibatkan: Jangan menabrak tepi jalan ketika parkir. Pemeriksaan Ban Rutin Periksa hal-hal berikut secara rutin:  Kerusakan luar, termasuk: benda asing, kebocoran, goresan, retakan dan benjolan.  Periksa apakah roda rusak. Kerusakan ban, termasuk kerusakan yang disebutkan di atas, dapat menyebabkan kendaraan hilang kendali dan menyebabkan kecelakaan. Jika ban atau roda Anda rusak atau aus dengan tidak normal, harap hubungi Bengkel Resmi. Kendaraan Anda dilengkapi dengan ban radial. SGMW menganjurkan penggantian ban dengan ukuran, pola, temperatur dan nilai kecepatan yang sama.

Perawatan Kendaraan

Halaman 59

Tanda Indikasi Keausan Ulir Tapak Ban Melakukan Jumper Baterai (Baterai Mati) Jika baterai daya mati dan tidak dapat diaktifkan, Anda dapat menyalakan kendaraan dengan bantuan baterai kendaraan lain dengan metode jumper. Persiapan Sebelum Jump Starting 1. Aktifkan rem parkir. 2. Atur transmisi ke posisi netral. 3. Matikan seluruh aksesori kelis- trikan. Periksa kedalaman ulir ban secara teratur dengan indikator keausan ulir. Tanda pada dinding ban me- nunjukkan posisi tanda indikasi keausan ulir tapak ban. CATATAN Sistem audio adalah yang pertama kali harus dinonaktikan sebelum menyalakan kendaraan dengan jumper. Jika tidak, sistem audio akan rusak. Matikan semua sistem elektrik yang tidak diperlukan saat kendaraan berjalan dengan kecepatan rendah untuk waktu lama (misalnya macet). Ban harus diganti saat indikator keausan ulir ban muncul. Saat kedalaman ulir mencapai 1,6 mm atau kurang, indikator pemakaian akan muncul di antara alur ban. Perawatan Kendaraan 57 Menghubungkan Kabel Jumper Saat melakukan jumper kendaraan, sambungkan kabel jumper dengan urutan berikut: 1. Hubungkan satu ujung dari kabel jumper pertama pada terminal positif dari baterai yang terisi. (Tanda “+" pada tempat baterai atau terminal) 2. Hubungkan ujung lain dari kabel jumper pada terminal positif baterai belum terisi. (Tanda “+” pada terminal). 3. Hubungkan satu ujung dari kabel jumper kedua pada terminal negatif dari baterai yang terisi. (Tanda “-” pada tempat baterai atau terminal) 4. Sambungkan ke ujung lain kabel ini pada bonding bodi kendaraan tanpa listrik. 5. Diperbolehkan untuk menstarter kendaraan yang memberikan suplai daya ketika proses bonding. Kemudian coba injak pedal rem untuk dapat masuk ke mode “READY” untuk mengaktifkan baterai bertegangan tinggi.

Perawatan Kendaraan

Halaman 60

58 Perawatan Kendaraan 6. Lepaskan kabel jumper secara 4. Lepaskan rem parkir. 5. Roda depan harus terangkat saat hati-hati dengan urutan terbalik, misalnya lepaskan kabel negatif terlebih dahulu, kemudian lepaskan kabel positif. ditarik. Derek Dengan Trailer Platform Menderek Kendaraan Dianjurkan untuk menghubungi Bengkel Resmi atau perusahaan layanan derek jika Anda ingin menderek kendaraan. Derek Kendaraan Dengan Alat Pengangkat Roda Matikan ignition switch, periksa dan pastikan bahwa kendaraan telah terpasang dengan kencang pada trailer jika Anda inwgin menggunakan trailer platform untuk menarik kendaraan Anda. Penarikan Darurat Jika tidak ada kendaraan derek saat kondisi darurat, pasangkan tali ke pengait derek di bagian depan agar kendaraan lain dapat menderek ken- daraan Anda. 1. Nyalakan lampu hazard. 2. Putar ignition switch ke posisi ACC (Posisi Aksesori). 3. Atur transmisi ke posisi netral. Ketika kait derek depan digunakan, tali derek harus digunakan, jangan menggunakan derek kaku. Kendaraan Anda hanya dapat diderek oleh kendaraan lain, dan tidak dapat digunakan untuk menderek kendaraan lain. Kait Derek Depan Terdapat penutup lubang pada sisi kanan bumper depan kendaraan; lubang pemasangan untuk memasang kait derek dapat terlihat dari bukaan penutup lubang. Pasang kait derek pada toolkit, keluarkan kait derek dan pasang pada lubang pemasangan, putar kait derek searah jarum jam untuk mengencangkannya,

Perawatan Kendaraan

Halaman 61

dan masukkan kunci soket ke dalam lubang kait derek untuk pengencangan tambahan. Lakukan penderekan setelah kait derek benar- benar terpasang dengan kencang. Ketika menderek, pengemudi harus mengoperasikan sistem yang berputar dan rem kendaraan. Lepaskan kait derek dan tutup penutup lubang setelah penderekan, kembalikan kait derek ke dalam toolkit. Identifikasi Kendaraan Nomor Identifikasi Kendaraan (VIN) PERHATIAN Kecepatan penarikan tidak boleh melebihi 30 Km/jam, sedangkan jarak penarikan tidak boleh melebihi 40 Km. Untuk jarak yang lebih jauh, dianjurkan untuk menghubungi Bengkel Resmi atau jasa derek profesional. Perawatan Kendaraan 59 Nomor Produksi Drive Motor Informasi Kendaraan

Data Teknis

Halaman 62

60 Data Teknis Data Teknis Parameter Performa Utama Drive Motor Parameter GB/T CCS2 333KM AC 333KM AC/DC 410KM AC/DC 333KM Tipe -- Permanent Magnet Synchronous Item Unit Daya maksimum kW/rpm 50/9500 (Ver. 1) 50/14000 (Ver. 2) 50/14000 Torsi maksimum Nm/rpm 150/3000 (Ver. 1) 125/3820 (Ver. 2) 125/3820 Sistem pendinginan -- Pendingin Air Kecepatan maksimum Km/jam 120 (Ver.1) 130 (Ver.2) 130 Parameter Baterai Bertegangan Tinggi Parameter GB/T CCS2 333KM AC 333KM AC/DC 410KM AC/DC 333KM Tipe -- LiFePo Tegangan nominal dari Item Unit Battery Cell V 3,2 Berat kotor kg 257 ± 7 298 ± 9 257 ± 7 Energi total kWh 31,9 37,9 31,9 Total nominal tegangan V 307 365 307 Total nominal kapasitas Ah

Data Teknis

Halaman 63

Data Teknis 61 ### Parameter Kualitas Utama Kendaraan | Item | Unit | GB/T 333KM AC | GB/T 333KM AC/DC | GB/T 410KM AC/DC | CCS2 333KM | | :--- | :---: | :---: | :---: | :---: | :---: | | Kapasitas Penumpang | Orang | 4 | 4 | 4 | 4 | | Berat kosong | kg | 1150 | 1150 | 1185 | 1150 | | Berat Kotor Kendaraan (GVW) | kg | 1460 | 1460 | 1515 | 1460 | --- ### Parameter Cairan Utama | Poin | Spesifikasi | Unit | GB/T 333KM AC | GB/T 333KM AC/DC | GB/T 410KM AC/DC | CCS2 333KM | | :--- | :--- | :---: | :---: | :---: | :---: | :---: | | Oli Reducer | GL-4 75W-80 | L | 0,4 ± 0,1 | 0,4 ± 0,1 | 0.55 ± 0.05 (Shuanglin)<br>0.65 ± 0.05 (Zhongche) | 0.65 ± 0.05 | | Minyak Rem | DOT4 | L | 0,7 | 0,7 | 0,7 | 0,7 | | A/C Refrigerant | HFC-134a | g | 360 ± 20 | 360 ± 20 | 360 ± 20 | 360 ± 20 | | Cairan Pendingin | Ethylene Glycol | L | 2,8 ~ 3,4 | 2,8 ~ 3,4 | 2,8 ~ 3,4 | 2,8 ~ 3,4 |

Data Teknis

Halaman 64

62 Data Teknis ### Parameter Dimensi Kendaraan Utama | Item | Unit | Parameter | | :------------------------- | :--- | :-------- | | Panjang total | mm | 3950 | | Lebar total | mm | 1708 | | Total ketinggian (tanpa beban) | mm | 1580 | | Jarak roda | mm | 2560 | ### Tekanan Ban (Kondisi Dingin) | Model ban | Item | Tekanan Ban (unit: kPa) | | :--------- | :---------- | :---------------------- | | | | Beban Penuh | | 185/60R15 | Roda depan | 250 ~ 270 | | | Roda belakang | 250 ~ 270 |

Daftar Perlengkapan Kendaraan

Halaman 65

Daftar Perlengkapan Kendaraan 63 # Daftar Perlengkapan Kendaraan ## Daftar Komponen Aksesori | No. Seri | Nama | Jumlah | Keterangan | | :---: | :--- | :---: | :--- | | 1 | Buku panduan pengguna | 1 | Petunjuk pengguna kendaraan | | 2 | Perlengkapan peralatan kendaraan | 1 | Kait derek | | 3 | Tanda segitiga pengaman | 1 | | | 4 | Kotak P3K | 1 | | | 5 | Pemadam api | 1 | Terletak di dalam kabin kendaraan | | 6 | Alat penambal ban | 1 | Petunjuk penggunaan terdapat dalam kemasan alat | | 7 | Alat pengisi daya portable | 1 | |

Brand	Wuling
Model	Binguo EV
Jenis Dokumen	Owner's Manual
Tahun	2025
Bahasa	Indonesia
Total Halaman	65 halaman

Owner's Manual Wuling Binguo EV 2025

Manual Terkait

Panduan Cepat dari Manual

Pertanyaan Umum

Owner's Manual Wuling Binguo EV 2025 — Isi Lengkap 65 Halaman

Halaman 1

Daftar Isi

Pengantar Menggunakan Panduan Ini

Informasi Penting

Informasi Penting

Pemberitahuan

Pemberitahuan

Pemberitahuan

Pemberitahuan

Pemberitahuan

Pemberitahuan

Pemberitahuan

Kunci, Pintu dan Jendela

Kunci, Pintu dan Jendela

Kunci, Pintu dan Jendela

Kunci, Pintu dan Jendela

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Kursi dan Perlengkapan Keamanan

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Instrumen dan Perangkat Kontrol

Penerangan

Sistem Pengatur Suhu

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Panduan Berkendara dan Pengoperasian

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Perawatan Kendaraan

Data Teknis

Data Teknis

Data Teknis

Daftar Perlengkapan Kendaraan
